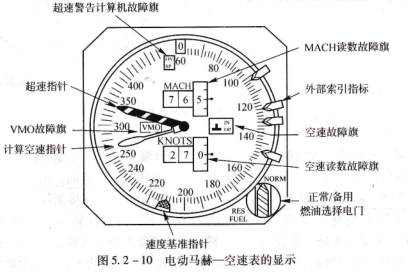

XC9536PC44-15CF电动式马赫一空速表如图5.2-10所示。对飞机的超速状况可发出警告。马赫―空速警告系统在飞机出现超速状况时,系统提供视频和音频警告。白色的指针指示出汁算空速(CAS),红/白指针指示由马赫一空速警告计算机计算出的速度极限值。马赫―空速表上的窗口还用数字形式指示出计算空速和马赫数,当马赫一空速警告计算机出现故障时,窗口内显示ⅤMO和MACH故障旗。

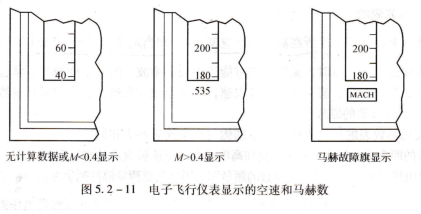

电子飞行仪表显示的空速位于主飞行显示器空速带上,马赫数则位于空速带的底部。图5.2-11所示为波音747-400飞机的大气数据计算机输出的计算空速和马赫数。

超速警告计算机故障旗,MACH读数故障旗超速指针,外部索引指标,由VMo故障旗计算空速指针空速,故障旗空速读数故障旗正常/备用,燃油选择电门速度基准指针,电动马赫―空速表的显示.

在所有飞机上都有大气温度指示器。在老式飞机上大气温度显示在模拟指示器或数字式指示器上,而现代飞机上一般显示在EICAS/ECAM的下显示器上,如图5.2-12所示。

在指示器上显示两个大气温度值,一个是大气静温(SAT),它指的是围绕在飞机周围不受干扰的大气温度;另一个是大气全温(TAT),(TAT)高(SA),它可以通过全温探头直接测量出来的。
