连接的工艺要求 压接圈和接线耳必须压在垫圈下边,压接圈的弯曲方向必须与螺钉的拧紧方向保持一致,导线绝缘层切不可压人垫圈内,螺钉必须拧得足够紧,但不得用弹簧垫圈来防止松动。连接时,应清除垫圈上、压接圈及接线耳上油垢.

单股线芯压接圈的弯法,对于电流容量较小的单股线芯,在连接前,应把线芯弯成压接圈(俗称羊眼圈)。对于电流容量较大的多股线芯,在连接前,一般都应在线芯端头上安装接线耳。但在电流容量不太大且线芯截面积不超过10 mm2的7股线芯连接时,也允许把线芯端头弯成多股线芯的压接圈进行连接。

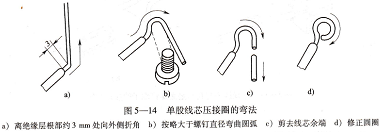

单股线芯压接圈的弯法如图5-14所示。

导线与接线耳的连接方法 先将导线头绝缘层去除,然后将导线头插人接线耳中,再用压接钳压实接线耳,即可完成导线与接线耳的连接。接线耳和端子压接钳如图5-15所示。这种导线连接方法安全、可靠、电接触好,工作效率高。

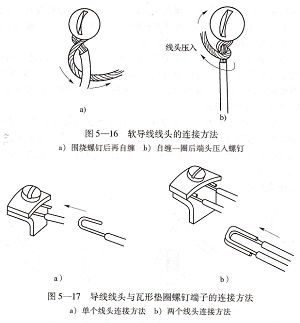

软导线线头的连接方法 按图5-16所示方法进行连接。

线头与瓦形垫圈螺钉端子的连接方法:

线头与瓦形垫圈螺钉端子的连接方式与上述三种类似,只是垫圈是瓦形的。为了防止线头脱落,在连接时应将线芯作如图5-17a所示方法的工艺处理。如果需把两个线头接人同一个接线端子,则应按图5-17b所示方法进行连接。

线管线路的敷设,为使动力线路或照明线路免遭机械损伤或出于防潮、防腐的需要,可采用线管配线。线管配线有明敷和暗敷两种。线管配线的方法和要求如下。

选管 线管的直径应根据穿管导线的截面积大小进行选择,一般要求穿管导线的总截面积(包括绝缘层)不超过线管内截面积的40%;干燥场所的明、暗敷设一般

采用电线管;潮湿和有腐蚀性气体的场所,应选用白铁管;腐蚀性较大的场所则应采用硬塑料管。线管的内壁及管口应光滑。

弯管 线管的敷设应尽量减少弯曲,以方便穿线。管子弯曲角度不应小于90°。明管敷设时,管子的曲率半径R≥4出暗管敷设时,管子的曲率半径R≥6d,q≥90°,如图5-18所示。

铁管弯管 常用弯管用具为管弯管器(见图5-19)和滑轮弯管器(见图5-20)。

薄壁大口径管在弯管时,管内要灌满沙子。需要加热弯曲时,管内则应灌人干沙且管的两端还应塞上木塞。为防止有缝管在弯曲时裂开,弯管时接缝面应放在弯曲面的侧面,如图5-21所示。
