MMDT2907A也可先将各电路块按顺序列出,再连续使用ANB或0RB指令,使用次数不允许超过8次,应用示例如图14-119所示。

电路块与单个触点串、并联时,最好使用串、并联指令(AND、ANI、0R、0RI),不用块指令,以使程序简化。

多路输出指令用途。用于一个触点控制多个逻辑行的编程,可采用主控指令或栈操作指令实现。主控指令,MC―主控指令.

功能。通过主控指令的操作元件(Y、M)的常开触点将左母线临时移到所需位置,形成临时左母线和主控电路块。

操作数。使用次数(层数):NO~N7,按由小到大的顺序使用;主控元件号:Y或M(特殊继电器除外)。MCR一主控复位指令.

功能取消临时左母线(返回原位),结束主控电路块。

操作数。使用次数(层数):N7~N0,按由大到小的顺序返回,与MC指令相对应。

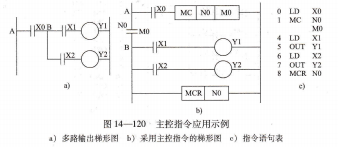

应用示例如图14-120所示。

栈操作指令,指令及其功能.

MPS一进栈指令,没有操作元件,功能是将逻辑运算的结果存人栈存储器1号单元,栈中原数据依次下压(1号单元→2号单元→3号单元→……)。

MRD一读栈指令,没有操作元件,功能是将栈中1号单元的数据读出,栈中的数据不变。

MPP一出栈指令,没有操作元件,功能是将1号单元的数据取出,其余数据依次上托(1号单元←2号单元←3号单元←……)。

使用说明,MPS和MPP指令必须成对使用,MRD指令可用可不用。

MPS指令最多使用次数不能超过11次。

栈指令后面有单个触点串联时,用AND或ANI指令;有电路块串联时,用ANB指令;直接驱动线圈时用OUT指令。

应用示例如图14-121所示。

置位与复位指令,功能。用于驱动线圈,且具有自锁功能。

置位指令SET。功能是驱动指定的线圈,且具有自锁功能。应用范围为Y、M.

复位指令RST。功能是使具有自锁功能的线圈复位(取消自锁)。应用范围为Y、M、S、C、积算型定时器。

应用示例如图14-122所示,空操作指令.
