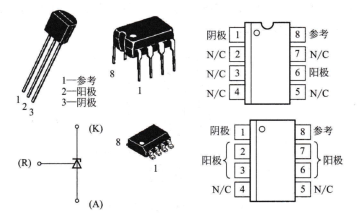

AMS83XXBT1G封装形式TL431的框图如图9-11所示。使用时阴极(CATHODE)端通过一个电阻接到电源正或调整管上,阳极(ANODE)端接到电源地,参考(R)端则一般通过分压电阻进行采样。TL431是一个名义电压为2.5V的基准电压。当参考(R)端的电压与基准电压相等时,电路工作稳定,即通过控制内部的调整管(二极管)工作电流的大小来达到稳压的目的,TL131的框图.

TL431的应用电路如图9-12所示。正常工作时,应在参考端与阴极端之问接一个电容,确保电路的工作稳定。电路的控制是通过控制TL431内部调整管的电流在一定范围内达到稳定电压U。ut的目的。TL431的内部调整管实际上是和接在1r。ut端上的负载并联的,称为并联稳压器。

TL131的应用电路,时基集成电路NE555,NE555是属于555系列的计时芯片中的一个型号,555系列引脚功能及应用都是相同的。不同型号555系列产品因价格不同,其稳定度、省电、振荡频率也不相同。而555是目前应用很广且相当普遍的计时芯片,工作时外部只需少数的电阻和电容,便可产生设计电路所需的脉冲信号。目前的生产厂家主要有NXP(恩智浦)、TI(得州仪器)、NEC(日电)、ST(意法半导体)、FAIRCHILD(仙童)。

NE555的内部电路框图与内部电路如图所示。

NE555的引脚图、封装及应用如图所示。

555定时器逻辑功能表如表所示。

555定时器典型应用有单稳态电路、双稳态电路、无稳态电路三种。

单稳态电路只有一个稳定状态,触发翻转后经过一段时问会回到原来的稳定状态.一般作为固定脉冲宽度整形。单稳态电路分为人T启动型单稳、脉冲启动型单稳、压控振荡器。双稳态电路有两个稳定状态,一个输出端及两个输人端,当输人端的“+”端有触发信号时,输出端立即变为高电平,且一直稳定地输出高电平。当输人端的“―”端有触发信号时,输出端立即变为低电平,且一直稳定地输出低电平。触发翻转后会一直保持.有记忆功能,可作为一般的存储器或计数器。双稳态电路有触发电路、施密特触发电路。

无稳态电路主要是多谐振荡器电路。多渚振荡器可以由三极管构成,也可以用555或者通用门电路等来构成。多谐振荡电路可分为直接反馈型、间接反馈型、无稳型VCD。

数字集成电路,数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。根据数字集成电路中包含的门电路或元器件数量,可将数字集成电路分为小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路和特大规模集成电路。

门电路 门电路是实现一定逻辑关系的电路,是组成数字电路的基本单元,常用门电路如表所示。在实际应用中,广泛使用的是TTL和CMOS集成电路。

常用TTL集成电路.或非门有74LSO2、74LS27、74LS54、74LS55等,与非门有7虬S00、74LS10、74LS20、74LS30等。集电极开路与非门电路有74LSO1、74LS03、74LS12等。

部分常用的TTL与CMOS集成电路,CMOS集成电路.
