导线规格是指导线导体横截面积的大小,如图6-86所示,波音系列飞机上安装的导线使用美国导线规格(AWG)标识,也就是常说的线号。而空客系列飞机上安装的导线同时使用两种标识,AWG标准和英制(EN)标准。在AWG中,最粗电缆为4/0,最细电缆是46。在飞机上常用的是AWG4/0-30号导线。

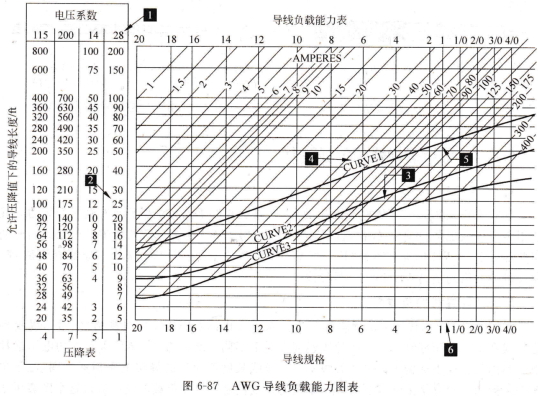

如图6-87所示,该图表的横坐标是波音系列飞机标准AWG导线规格(线号),纵坐标是导线在不同电压等级下允许的导线长度。对于不同等级的电压,导线所允许的电压损耗值是不同的。纵坐标的不同电压等级是不同导线长度所允许的导线电压损耗范围,位于主图表左侧的单独表格内斜穿图表的一系列平行线代表导线的负载电流。通过这个图表可根据负载电流、导线长度和允许的电压损耗值找到所需的导线规格(线号)。

这种螺栓的螺栓头是半圆形的,螺栓头顶部带有一个一字形凹槽,以便用螺丝刀进行安装和拆卸。承受剪切作用的部位,比如,操纵钢索与操纵摇臂之间相连就使用这种螺栓。在这个部位不但螺栓只承受剪力作用,而且螺栓与孔的配合要保持一定的松紧程度,以便在操纵面运动时,钢索可以绕转轴自由地转动。正因为这种特定的使用情况,这种螺栓的螺杆上只有靠近尾端比较短的一部分上刻有螺纹,光杆与螺纹杆之间有一圈凹槽。这样可以使螺栓有较长的夹紧长度,增加螺栓的剪切强度,以弥补螺栓与孔配合较松而带来的剪切强度的损失。

直径的粗螺纹螺栓。这种螺栓的长度在图表中标明。

紧公差螺栓(Closed-tolerance bolts),AM73~AN186和NAS80~NAS86系列螺栓是加工确的紧公差螺栓。经研磨后,螺栓可达到0.000 in,-0.0005 in的配合公差。这比AN3~AN20螺栓的配合公差小很多。AN系列螺栓的头部是六角形的,NAS系列螺栓是载荷作用的连接部位,或结构连接,AN173~AN186紧公差螺栓中,铆钉连接和螺栓连接同时使用的部位必须这种紧公差螺栓。因为配合公差太小,可能再镀镉保护层。为了进行防腐保护,在安装,通常要在螺杆滑剂。

长度为3寺in,螺栓尾端带有通孔的AN系列螺栓。

有些AN系列螺栓用来将螺旋桨叶固定在法兰盘轴上,在螺栓编号中用直径数字后面的字母“H”表示。比如,螺栓编号为AN6H34A,表示螺栓直径为3/8 in9长度为3in,螺栓尾端没有通孔的AN系列螺栓。字母H表示这是一种用来将螺旋桨叶固定在法兰盘轴上的螺栓,用镍钢制成,在头部钻有孔,可以用保险丝进行保险。

AN系列螺栓用打印在螺栓头上的标记表明螺栓的生产厂、材料和是否是专用螺栓等信息.
