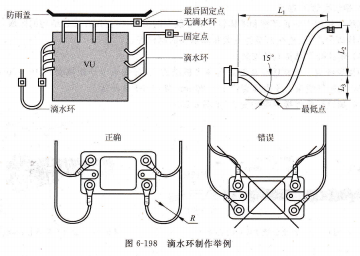

SKBT40/08防雨盖最后固定点,无滴水环15°滴水环,最低点滴水环制作举例.

导线束的防护概述,导线束在安装敷设过程中为了避免导线束与结构、导线束与设备、导线束之间的摩擦、碰撞或者导线束下垂等现象的发生,以及为了防止污染物对导线束的侵蚀和防止电磁干扰的发生,需要对导线束进行必要的保护措施。使用的材料有非热缩类材料,包括螺纹套管、金属套管、多功能套管和胶带、缠绕带等防护材料以及热缩类材料。

非热缩材料,非热缩套管使用要求.

在防护套管内的导线束不能使用捆扎线和扎带进行捆扎。

高振动区域,建议使用开口编织套管或热缩套管。

一段导线束只能安装一段套管。

当套管的长度超过500mm时,需要在套管内安装牵引拉线。

对直径超过10mm的套管,需要制作滴水孔。

套管内的导线束最小弯曲半径为线缆直径的6倍。

非热缩套管的选择,根据导线束的直径和长度选择与其配套的套管。当套管的长度<2m时,导线束的截面积不超过套管截面积的80%,剩余的20%是为了方便以后的维护工作而预留。对于电源线路(G)导线束直径尽可能与选用套管直径相同或者略大。当套管的长度≥2m时,导线束的截面积不能超过套管截面积的60%。对于开口套管,使用时,套管重叠部分的范围是45°~135°。套管的长度一般不超过3.5m。安装套管时,套管应当超过最近的固定点10~20mm,在A380飞机上,这个长度为15~20mm错误正确.

桌上的两个旋钮分别可使圆盘、圆环转动;圆环上的定位销用于圆环与圆盘“0”刻线对齐时,将圆盘与圆环固定;基座下角有一水平仪。组合量角器可以对舵面偏转角进行测量,也可以测量螺旋桨的安装角度。

组合量角器,九矩扳手,力矩扳手是一种常用的带有力矩测量功能的专用工具,它可测量作用在紧固件上的扭力,从而防止由于力矩过大损坏紧固件或机件。力矩单位通常有:英寸。磅(in・1b)、英尺・磅(ft・1b)和米・牛顿(m・N)。

力矩工具按其工作原理分为:测力矩式和定力矩式两类。维修中常用的力矩扳手有三种:可弯梁式、肘节式和扭力杆式。

可弯梁式,可弯梁式也称指针式,它是最简单直观且较为精确的力矩扳手。扭力头上端固定一指针,在扳杆梁靠手柄处装有指示刻度盘。套筒头装于扭力头上,当力矩作用于手柄时,梁弯曲变形,指针不弯曲,从而在刻度盘上指示出实时的力矩数值。可弯梁式力矩扳手属于测力式力矩工具。

可弯梁(指针)式,肘节式,肘节式力矩扳手属于定力矩扳手。使用时需预先设定力矩值,当力矩达到预定值时,便会发出响声及震感,表示已达到调节预定值。其工作原理是内部有一肘节块.
