RSA0E391MCN1GS78××系列稳压器最大输出电流常用的有100mA、500mA、1.5A三种,以插人78和电压数字之间的字母来表示。插人L表示100mA、M表示500mA,如不插入字母则表示1.5A。例如WS78L05,字头78表示输出电压为正值,后面的两位数字表示输出电压的稳压值,“05”表示输出电压为5V,字母“L”表示最大输出电流为0,1A。

78××系列三端稳压器内部电路框图如图所示。

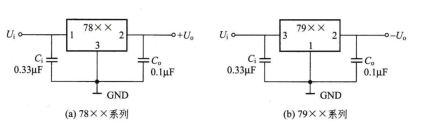

输人输出接地,78×X系列三端稳压器内部电路框图,二端稳压器的典型应用电路如图9-6所示。

图中,Ci用来抑制过电压,抵消因输人线过长产生的电感效应并消除自激振荡C。用来改善负载的瞬态响应,即瞬时增减负载电流时不致引起输出电压有较大的波动。Ci、C。一般选涤纶或瓷片电容,电容容量为0.1uF至几微法。安装时,将两个电容直接与三端稳压器的引脚相连。

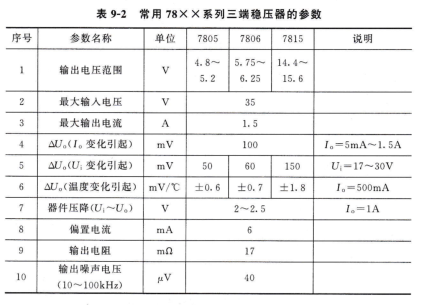

三端稳压器的典型应用电路常用78××系列三端稳压器的参数如表9-2所示,常用78××系列三端稳压器的参数序号说明端可调式输出集成稳压器精度高,输出电压纹波小,一般输出电压为1,25~35V或1.25~35V连续可调。其型号有WS117、WS138、LM317、LM138、LM196等型号。下面以LM317为例,LM317的输出电压范围是1.2~37V,负载电流最大为1.5A。使用简单,只需两个外接电阻来设置输出电压。LM317内置有过载保护、安全区保护等多种保护电路。

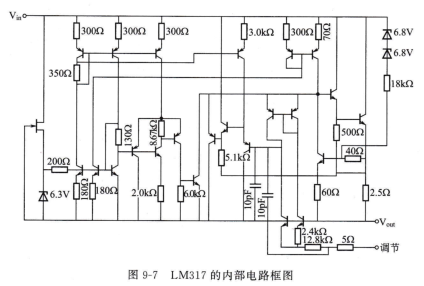

LM317的内部电路框图如图9-7所示。

三端可调输出稳压器的典型应用电路,保证Ui―Uo)2,5~3V 要有一定压差,有压差就会产生功耗,一般都转换为热量.因此,在使用中应加足够尺寸的散热器。

R1取值为120~240kΩ,R2取值为2~5kΩ(即可变电阻RP)。

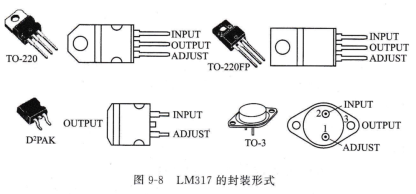

三端可调分流基准源TL431,TL431是由得州仪器公司(TI)生产的三端可调分流基准源,具有良好的热稳定性能。其输出电压用两个电阻就可以任意地设置到从t rrcf(⒉5V)到36V范围内的任何值。典型动态阻抗为0.2Ω,可代替齐纳二极管使用。TL431是一种并联稳压集成电路,其性能好、价格低,广泛应用于数字电压表、运放电路、可调压电源、开关电源等。其封装形式如图所示。

保护二极管,防止在输人端偶然短路到地时,输出端大电容上储存的电压反极性加到输出,输入端之间而损坏三端可调输出稳压器.
