CG-L53B2手册内容介绍,手册内容主要由两部分组成:21~80章内容是线路图,91章为图表和各种清单。

91章的“91-00”至“91-06”部分为图表信息,标注了大量的位置信息,包括:飞机站位信息、面板位置、跳开关面板位置、设各架位置、接线盒位置、设备支架位置、无线位置。WDM手册有各种清单,下面分别介绍。

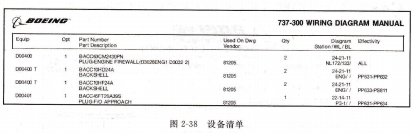

设备清单(Equipmcnt Liso设备清单(见图2-38)用于依据已知电气设各号,查询该设备件号、供应商代码、设备所在线路图图号等。清单包含以下信息。

Equip 电气设各号,编号由字母和数字组成,第一、二位字母代表特定的部件,如“D”代表插头,“C”代表跳开关和保护设各等。

0pt 表示可选备件使用的优先级,波音可选序号为0~3,0或空白表示无可选备件,1表示第一级可选各件,以此类推;客户设置的可选序号为6~9。

Part Number 件号是与生产厂商统一的零、部件件号。

Part Description 零、部件描述是对电气设备的用途、功能的简单表述。

Used On Dwg 图纸号,此图纸包含零、部件的详细信息。

Vendor 供应商代码,根据代码在手册介绍里可找到供应商信息。

Qty 安装数量,指该零、部件在飞机上的安装数量。

Diagram 参考图号,指该零、部件所在线路图图号,零、部件有可能出现在多个线路图中。

Station/WL/BL 位置信息。

Effectivity 有效性,用飞机编号来表示。ALL表示适用于飞机清单中的所有飞机。

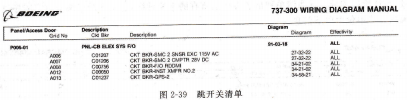

跳开关清单(Circuit Breakcr List),跳开关清单(见2-39)是由电气设备清单导出,用于依据已知跳开关号,查询该跳开关所在线路图的图号。跳开关清单依据跳开关所在的面板按跳开关编号的字母数字顺序进行编排。清单包含以下信息。
