ADN2830ACPZ32Panel/Acccss Door 跳开关所在的面板/接近门号。

Grid No 跳开关的位置号。

Ckt Bkr 跳开关的电气设各号。

Description 跳开关的具体描述,说明此跳开关的用途。

Diagram 线路图图号。

Effcctivity 有效性。

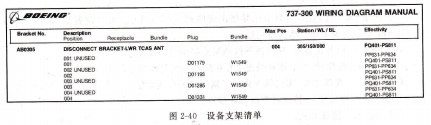

设备支架清单(Bracket List),设备支架清单(见图2-40)也叫脱开支架清单(Disconnect Bracket List),由设各清单导出。设各支架清单依据支架编号的字母数字顺序进行排列,用于依据已知设备支架号,查询该支架上的插头/座设备号、插头/座的使用情况、插头/座最多安装数量及所接导线束编号。清单包含以下信息。

Bracket No.设备支架的电气设各号。

Position 设备支架上每一个插头/座的位置号。

Description 设备支架的具体描述,说明此设备支架所在位置。

Receptacle 插座电气设各号。设各支架上对应Position位置的插座电气设备号。

Bundle(1) 插座连接的导线束编号。

Plug 插头电气设备号。设备支架上对应Position位置与插座相连的插头没各号。

Bundlc(2) 插头连接的导线束编号。

Max Pos 设各支架上可供放置插头/座的最大安装数量。

Station/WL/BL 设备支架的位置信息。

Effectivity 有效性。

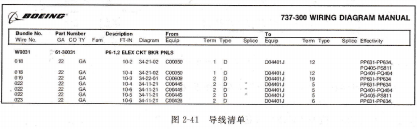

导线清单(Wirc List),导线清单(见图2-41)用于依据已知导线束编号、导线编号,查询导线束件号、所接设备号、导线所在图号。导线清单列出了飞机上所有的连接导线,它按导线束编号数字顺序进行编排。清单包含以下信息。

Bundle No.导线束编号,每一个导线束都有一个由字母“W”和4位数字组成的导线束编号。

Wire No./GA/Co 导线编号/规格/颜色,导线识别号由导线束编号一导线编号一导线规格一导线颜色组成,如W4102-2001-24R。

Part Number 导线束的件号。

TY 导线类型,由两个字母组成。

Fam 簇,指由多根导组成的导线集合,它们使用统一编号。

FT/IN 导线长度。

Diagram 线路图号,显示该导线出现的相关线路图号。若该位置显示SP-AR-E或SP-AR-Ex,则表示该导线为各用线。

Equip 电气设备号,显示该导线两端连接的电气设各号。

Term 终端号,显示该导线连接在相应设各的具体端子位置。

Type 终端类型.用代码来表示。接线片和接地桩的尺寸和/或件号(在线路图中用符号来表示终端尺寸);特殊终端或特殊插钉。

Splicc 连接方式。
