FR604G整流元件的作用是将主变压器输出的交流电变换为直流电。整流元件一般采用硅整流二极管。

滤波器包括输入滤波器和输出滤波器。输人滤波器的作用是减小变压整流器对电网电压波形的影响,滤除高频干扰;输出滤波器的作用是滤除整流后的脉动成分,使直流输出更加平滑。滤波电路由电感和电容组成,其结构形式有Γ型和Ⅱ型滤波电路等。

冷却风扇对变压整流器进行通风冷却。

变压器的连接方式,根据主变压器和整流电路接法的不同,变压整流器可以分成三相半波整流、三相全波整流、六相半波整流以及六相全波整流等基本类型。主变压器的原边绕组可以接成星形(Y)或三角形(△)。主变压器的副边绕组可以接成二相整流电路或六相整流电路。由于全波整流效率高,输出电压脉动小,飞机上的变压整流器大多采用全波整流。

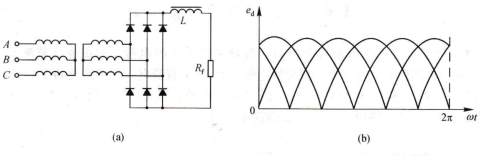

主变压器按Y/Y连接的三相全波整流电路,这种电路又称为三相桥式整流电路,其电路及其输出电压波形如图1.6-2所示。

图1.6-2 主变压器按Y/Y连接的三相全波整流电路及其输出电压波形图(a)电路;(b)输出电压波形三相全波整流电路的输出电压波形为含有2,400 Hz交流分量的脉动直流,需要较大的滤波器。

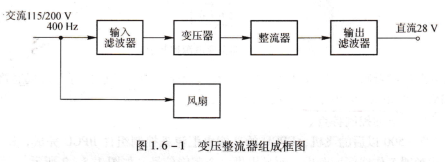

主变压器按Y/△Y连接的六相全波整流电路,为了进一步减小整流后输出电压的脉动成分,可采用六相全波整流电路,即主变压器的原边绕组为Y形接法,而其副边绕组由一个Y形绕组和一个△接法的绕组构成。电路结构输入滤波器,变压器整流器,输出滤波器风扇.
