INA282AQDRQ1外部电源接触器吸合工作须有两个条件:一个条件是E、F已插好并形成通路,另一个条件是EPCU或BPCU发出信号,如所有GCB,如所有GCB处于“0FF”位。两者缺一不可,从而体现外电源也是单独供电的控制特点。

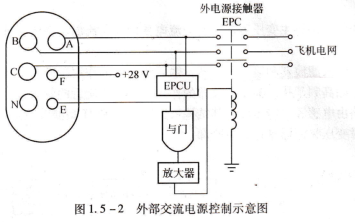

波音737-500以后的飞机,EPCU的功能由汇流条控制组件BPCU完成,E、F不直接接在外部接触器工作线圈回路中,而是提供一个逻辑信号,如图1.5-2所示。

在飞机外部电源插座上有两个指示灯,分别是“AC CONNECT”灯和“NoT IN UsE”灯。当外部电源插好后,“AC CONNECT”灯亮;‘‘N0T IN UsE”灯亮时,允许拔下插头,而“N0T IN UsE’’灯灭时,说明飞机正在使用地面电源,如要拔下插头,必须先到驾驶舱断开地面电源开关。

“地面电源向飞机供电后,BPCU或EPCU监控地面电源质量,当发生过流、过压、欠压、过频、欠频等故障时,就会断开外部电源接触器。当APU发电机或主发电机向飞机电网供电时,自动断开外部电源。

二次电源和应急电源,二次电源是将飞机主电源转换为另一种规格或形式的电源,如用变压整流器将115/200V、四00 Hz的恒频交流电或变频交流电转变为28V直流电,用逆变器将28V直流电转变为115/200V、400 Hz的交流电。应急电源除电瓶外,还有冲压空气涡轮发电机和液压马达驱动发电机、应急照明电源等。下面作简单介绍。

变压整流器,在以交流电为主电源的系统中,变压整流器将交流电转变为直流电,为飞机的直流负载提供电源,如控制与保护设各、继电器和接触器的工作线圈、无线电通信、雷达、自动驾驶仪及直流电动机等。

变压整流器的组成,变压整流器主要包括主变压器、整流元件、滤波器、冷却风扇等。

主变压器的作用是将115/200v，400hz的三相交流电变换为适合整流电路的交流电压．
