U.FL-2LP-088K1T-A-(500)压线帽外壳为阻燃性高强树脂注塑绝缘材料,内装铜管.以增加导线压接范围,使导体良好导电,并能夹紧导线,即使强烈震动也不会使导线脱落、松动。它适用于单芯铜导线截面积1.0~4.0 mm2、2~4根导线的连接。

压接钳是压线帽压接的专用工具,压接钳的钳口由钳槽和钳凸组成,钳槽的断面成阶梯状,在阶梯的转折点形成小圆角,当钳口对压线帽实施压迫时,钳凸和钳槽上的两个阶梯转折点即在压线帽上压出三个压痕,使压线帽中的裸导线在三个压痕的抱合下被压紧,且不会相互滑移,因此,压线钳的这种钳口结构能使压线帽中的裸导线并接的更加紧密牢靠.

压线帽连接导线 方法一:将导线绝缘层剥去20~30 mm,对齐后用电工钳绞紧成一束,剪去多余长度,留有13~15 mm接头,按照接头导线截面积选用合适的压线帽,将接头插入压线帽的压线套管内,然后用压接钳压实,即可完成导线连接。方

法工:将导线绝缘层剥去15 mm,按照接头面积选用合适的压线帽,若不能填实,可将线芯折回头(剥削长度需加倍),直到填满为止,线芯插到底后,导线绝缘层应和压线套管口平齐,并包在帽壳内,用压接钳压接。压接导线处理方法如图5-7所示。

照明支路的灯位接线盒和墙上接线盒大多数位于高处,采用压线帽连接导线,可边穿线边接线,非常方便,减少了高处作业时间,减轻了劳动强度。

压线帽连接导线的注意事项:

正确选择压线帽规格,以线芯塞满压线套管为度。当导线直径过小或导线根数

少而线芯不能塞满时,可将线芯折回填补.

线芯不可剥削得太长,线芯插入压线套管后,其绝缘外皮应仍在喇叭口内,以线芯不外露为准,确保线路安全可靠。

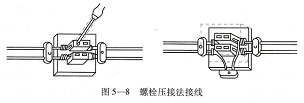

铝芯导线的连接 因铝线容易氧化,且氧化膜电阻率高,所以铝芯导线不宜采用铜芯导线的连接方法。铝芯导线应采用螺栓压接和压接管压接的方法。螺栓压接法如图5-8所示,此法适用于小负荷的铝芯导线的连接。

压接管压接法连接适用于较大负荷的多股铝芯导线的连接(也适用于铜芯导线),

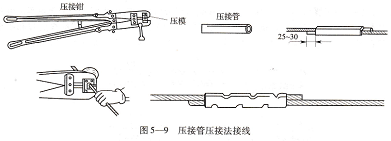

如图5-9所示。压接时应根据铝芯导线的规格选择合适的铝压接管。先清理干净压接处,将两根铝芯导线相对穿入压接管,使两线端伸出压接管25~30 mm,然后用压接钳压接。压接时,第一道压坑应压在铝芯端部一侧。压接质量应符合技术要求。

导线绝缘层的恢复 导线的绝缘层因外界因素而破损或导线在做连接后,为保证安全用电,都必须恢复其绝缘。恢复绝缘后的绝缘强度不应低于原绝缘层的绝缘强度。通常使用的绝缘材料有黄蜡带、涤纶薄膜带和黑胶带等。绝缘带包缠的方法如图5-10所示。做绝缘恢复时,绝缘带的起点应与线芯有两倍绝缘带宽的距离。包缠时黄蜡带与导线应保持一定倾角,即每圈压带宽1/2。包缠完第一层黄蜡带后,要用黑胶带接黄蜡带尾端再反方向包缠一层,其方法与前相同,以保证绝缘层恢复后的绝缘性能。
