只去掉“PCB”有关因素后的电源端口传导骚扰的组成和水平
发布时间:2017/6/5 19:55:39 访问次数:527
于是再对“PCB”进行检查。改进“PCB”中原来存在的缺陷,发现测试频谱仪屏幕上显示的信号几乎没有减小,只去掉“PCB”有关因素后的电源端口传导骚扰的组成和水平如图1.10所示。这样也认为“PCB”不是导致电源端口传导骚扰超标的主要原囚,从变化的相对幅度看, C0805C150K5RACAUTO似乎可以忽略“PCB”的因素。

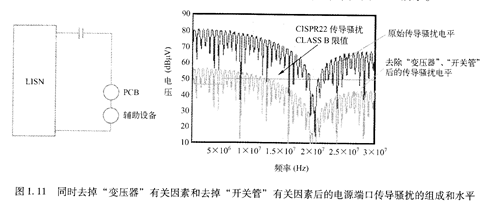

到此为止还未能解决这个产品的传导骚扰问题,之所以会有这个结果,是因为测试人员忽视了频谱分析仪上显示的信号幅度(测试结果)是以dB为单位显示的。下面看一下为什么会有这种现象。假如,因“变压器”问题产生的传导骚扰电平为ⅤⅡ;因电源中“开关管”产生的传导骚扰电平为0.7Ⅴ″;因“PCB”设计缺陷产生的传导骚扰电平为0.1ⅤⅡ;因“辅助设各”产生的传导骚扰电平为0.01Ⅴn。在这种情况下,同时去掉“变压器”有关因素和去掉“开关管”有关因素后,测试结果就会有明显的改善,如图1.H所示。在此基础
上再去掉原来认为毫无关系“PCB”因素,结果叉会有很大的改变,同时去掉“变压器”、“开关管”、“PCB”有关因素后的电源端口传导骚扰的组成和水平如图1.12所示。
于是再对“PCB”进行检查。改进“PCB”中原来存在的缺陷,发现测试频谱仪屏幕上显示的信号几乎没有减小,只去掉“PCB”有关因素后的电源端口传导骚扰的组成和水平如图1.10所示。这样也认为“PCB”不是导致电源端口传导骚扰超标的主要原囚,从变化的相对幅度看, C0805C150K5RACAUTO似乎可以忽略“PCB”的因素。
到此为止还未能解决这个产品的传导骚扰问题,之所以会有这个结果,是因为测试人员忽视了频谱分析仪上显示的信号幅度(测试结果)是以dB为单位显示的。下面看一下为什么会有这种现象。假如,因“变压器”问题产生的传导骚扰电平为ⅤⅡ;因电源中“开关管”产生的传导骚扰电平为0.7Ⅴ″;因“PCB”设计缺陷产生的传导骚扰电平为0.1ⅤⅡ;因“辅助设各”产生的传导骚扰电平为0.01Ⅴn。在这种情况下,同时去掉“变压器”有关因素和去掉“开关管”有关因素后,测试结果就会有明显的改善,如图1.H所示。在此基础
上再去掉原来认为毫无关系“PCB”因素,结果叉会有很大的改变,同时去掉“变压器”、“开关管”、“PCB”有关因素后的电源端口传导骚扰的组成和水平如图1.12所示。
