图111 同时去掉“变压器”有关因素和去掉“开关管”有关因素后的电源端口传导骚扰的组成和水平实际上,虽然“PCB”贡献值的绝对值只有0.1Ⅴn,并且相对于“变压器”、“开关管”产生的传导骚扰电压Ⅴ刀、0・7Ⅴn来说,是一个很小的值,但是它相对于“辅助设备”产生的传导骚扰电平0.01Ⅴ″来说,却是一个很高的值,因此,在“变压器”、C0805C181J5RACAUTO“开关管”囚素没有去除的情况下,“PCB”因素的去除变得微不足道,而在“变压器”、“开关管”因素去 除的情况下,“PCB”因素的去除则变得举足轻重了。

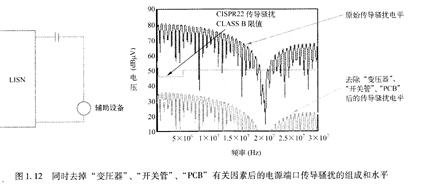

   图1,12 同时去掉“变压器”、“开关管”、“PCB”有关因素后的电源端口传导骚扰的组成和水平因此,正确的EMI诊断方法是,当对一个可能的骚扰源采取了抑制措施后,即使没有明显的改善,也不要将这个措施去掉,继续对可能的其他骚扰源采取措施。当采取到某个措施时,如果骚扰幅度降低很多,并能通过测试,并不一定说明这个骚扰源是主要的,而仅说明这个骚扰扰源相对于后几个骚扰源来说是量级较大的一个,并且可以是最后一个。
