当设各的电磁骚扰不能满足有关EMC标准规定的限值时,就要对设各产生超标发射的原因进行分析, C0805C105K4RACAUTO然后进行排除。在这个过程中,经常发现许多人经过长时间的努力,仍然没有排除故障。造成这种情况的一种原因是诊断工作陷人了“死循环”。这种情况可以用下面的例子说明。

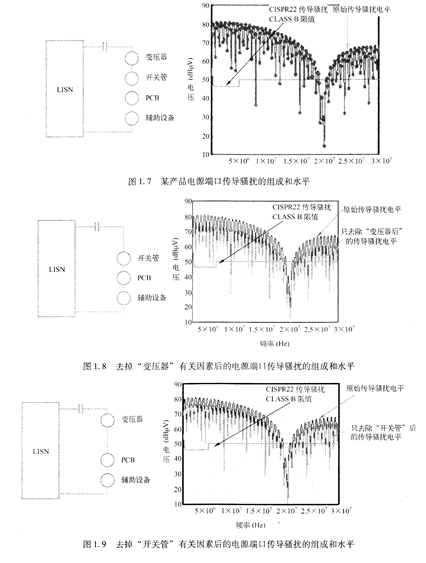

   假设一个系统在测试时出现了传导骚扰超标,使系统不能满足EMC标准CI叩R22中对传导骚扰的CLASs B限值,如图1.7所示。经过初步分析,原囚可能有4个,它们分别是:

   (1)“变压器”问题产生的传导骚扰;

   (2)电源中“开关管”产生的传导骚扰;

   (3)“PCB”设计缺陷产生的传导骚扰;

   (4)“辅助设备”产生的传导骚扰。

   在诊断时,首先将与“变压器”有关的因素去除,以减小传导骚扰,结果发现测试的结果并没有明显减小,去掉“变压器”有关因素后的电源端口传导骚扰的组成和水平如图1.8所示。于是认为“变压器”不是一个导致传导骚扰超标的主要原因,将“变压器”的改动撤销。再对电源中的“开关管”进行处理,去除其对电源端口传导骚扰不利的因素, 结果发现频谱仪屏幕上显示的信号(测量结果)还没有明显减小,去掉“开关管”有关因素后的电源端口传导骚扰的组成和水平如图19所示。结果得出结论,“开关管”也不是主要导致电源端口传导骚扰超标的主要原FkJ。
