即工作磁通所产生的吸力正比于极化磁通Φm。因此,为了得到一定的电磁吸力,增大Φm就可相应地减少Φg’也就可以相应地减少线圈磁势或功率,因而使极化继电器能获得较高的灵敏度。

动作速度快。由于极化继电器的灵敏度很高,因此就可以使得线圈的电时间常数很小(线圈尺寸小)。此外,某些极化继电器的衔铁可以做得很轻,行程也小。所有这些情况都有利于加快动作时间。有的极化继电器的动作时间只有1~2 ms。而目前,即使动作速度较快的普通电磁式继电器的吸合时间也要5~10 ms。

极化继电器的主要缺点是触点的切换容量小,并且通常只有一组转换触点,此外,极化继电器的体积一般较大。尽管目前国外已能生产小型极化继电器,其体积仅为一般极化继电器的几十分之一,但其灵敏度却大大降低。

差动式极化继电器的基本工作原理,差动式极化继电器是构成反流割断器的基本元件之一。下面通过分析差动式极化继电器在反流割断器中所起的作用,从而掌握差动式极化继电器的基本工作原理。

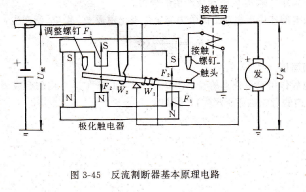

图3-45所示的是反流割断器的基本原理电路。图示的差动式极化继电器中有永久磁铁和两对磁极,在磁极中间横放着一根条形衔铁,其上绕有两个线圈,一个线圈跨接在发电机的“+”端和电路网之间,感受发电机与网路间的电压差,叫做差动线圈″1,另一个线圈串联在发电机输出电路中,感受反流值,叫做反流线圈″2。衔铁的中部有支点,衔铁可以绕支点在上下磁极之间的气隙中转动。衔铁的右端有触点,它控制着接触器的线圈电路。差动式极化继电器中没有恢复弹簧,触点的通断完全取决于永久磁铁的作用及线圈电流的方向和大小。

器调接触极化触电器,反流割断器基本原理电路,可见,差动线圈u1产生工作磁通Φg以后,使Φ断减少,因而F断减小,M断减小;Φ遍增多,F通增大,M通增大。随着发电机电压高于网路电压数值增大,差动线圈W1产生的工作磁通Φg也随着增大,由此使Φ断`F断和M断进一步减小,Φ通、F通和M通进一步增大。直到发电机电压高于网路电压的数值达到预先调定的数值(例如0.3~0.7V时,各气隙中磁通的大小将发生转折,使得Φ通变为大于Φ断o因而F通和M通也都变为大于F断和M断,这时衔铁就反时针方向转动到使触点接通的位置上,随之接触器吸合而将发电机输出电路接通。

接触器接通之后,差动线圈W1被短接(参看图3-45),差动线圈中的电流也就消失,它产生的磁通也随之消失。但极化继电器的触点仍保持接通,这是因为衔铁位置改变之后,气隙大小也发生了变化。这时左下和右上气隙小于左上和右下气隙,气隙内的极化磁通的分布与衔铁转动以前不同。如图3-47所示,通过条形衔铁中的极化磁通Φn13已改变了方向,这时它经过左下气隙、衔铁、右上气隙回S极。所以各气隙的磁通变为Φ断=Φm1=Φm2 Φ通=Φil+Φi3

由于Φ通大于Φ断9F通仍大于F断,转矩M通也仍大于转矩M断,所以衔铁仍被保持在触点接通的位置上。F通与F断的差值,就是极化继电器触点的接触压力。

当发电机电压低于网如图3-47所示。工作磁通磁通为图3-17 触点接通时磁通分布路电压时,反流线圈″2就有反流注讨,并产生工作Φg也对称地分为两路,分别通过上下磁设构成回路Φ断=Φm1+玄Φg,Φ通=Φm+甄3―玄Φg磁通,其方向这时气隙的同样,出现反流以后,由反流线圈″2所产生的工作磁通Φg使旁断增大,Φ通减小。由此使得F断和11f断增大,F通和M通减小。直到反流值达到某一数值(如15~35A)时,曲反流线圈所产生的工作磁通Φg足以使Φ断转变为大于Φ通,从而F断和M断也转变为大于.
