SN75471P能耗制动的优点
发布时间:2019/11/28 13:23:18 访问次数:1815
SN75471P其特点是:电路中的电阻R既能限制反接制动电流,又能限制启动电流。电路所用电器较多,但运行安全可靠,操作十分方便,是一个较为完善的电路。该电路的缺点是在制动中冲击较大,易损坏传动机件,且制动能量损耗大,
因此这种制动方式适用于制动要求迅速、系统惯性大而制动不太频繁的合。

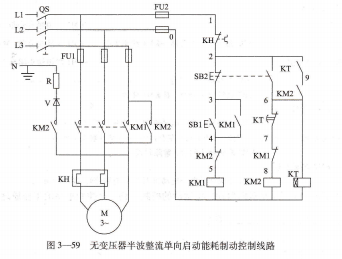

能耗制动 如图3-59所示是无变压器半波整流单向启动能耗制动控制线路。线路工作原理如下。
图3-59 无变压器半波整流单向启动能耗制动控制线路
先合上电源开关QS。
单向启动运转:
按下SB1→KM1线圈得电→KM1白锁触头闭合自锁→KM1主触头闭合→KM1联锁触头分断,对KM2联锁→电动机M启动运行
能耗制动停转:
按下SB2→SB2线圈得电→SB2常闭触头先分断→KM1线圈失电→主触头分断→M暂失电常开触头后闭合→自锁触头闭合自→自锁触头分断,解除自锁.
联锁触头闭,动机M接入直流电能耗制动,主触头闭合,联锁触头分断,对KM1联锁,常开触头瞬时闭合自锁.
常闭触头延时后分断→KM2线圈失电→→KM2自锁触头分断→KT线圈失电一KT触头瞬时复位→KM2主触头分断→电动机M切断直流电源停转,能耗制动结束,KM2联锁触头恢复闭合
能耗制动的优点是制动准确、平衡、能量损耗小,缺点是需要附加直流电源装置,设备费用较高,制动力较弱,在低速时制动力矩小。
二相笼型异步电动机的调整控制线路 由三相异步电动机的转速公式而=6Q/i
(1-s)/P可知,改变异步电动机的转速可通过三种方法来实现:一是改变电源频
F1,二是改变转差率s,三是改变磁极对数P。而三相笼型异步电动机主要采用改变极对数的调速方法。
双速异步电动机的控制线路 如图3-70所示为双速异步电动机定子绕组的△/YY接线图。要使电动机低速工作,就把三相电源分别接至定子绕组作三角形联结顶点的出线U1、V1、W1上,另三个端点U2、V2、W2空着不接,此时电动机定子绕组接成△,设磁极为四极,则同步转速为1500∥min。要使电动机高速工作,就把三个出线端U1、V1、W1接在一起,另三个出线端U2、V2、W2分别接到三相电源上,这时电动机定子绕组接 图3-60 双速异步电动机定子成YY,磁极为二极,同步转速为3000'min。

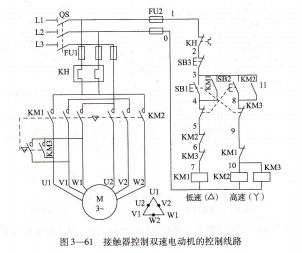

如图3-61所示是用接触器控制双速电动机,绕组△/YY接线图,a)低速一△接法(4极)的控制线路。SB1是控制电动机低速运转的按钮, b)高速―YY接法(2极),SB2是控制电动机高速运转的按钮。线路工作原理如下。
