PHB73N06T到由C3、R3和运放A组成的微分器上。运放输出一串正负尖峰电压信号。该信号通过V6~V9和光电耦合器oI的三极管部分,再送至双向可控硅V10的控制极。通过波形分析,不难得到,这个正负尖峰电压信号是在电源过零时产生的,所以是零电压开关电路。

设置微分器的作用有二个。第一个作用是为了取得正负脉冲,保证双向可控硅工作在I+和Ⅲ~状态。双向可控硅的I+是T2(十),T1(―)和G相对T1为(+);Ⅲ~是T2(一),Tl(十)和G相对T1(――)。这I+和Ⅲ~两种状态正好相反,保证可控硅在完全对称的状态下工作。如果使得控制信号始终为正,交流电源加在T2、T1之间同样可以工作,不过不对称,当工作在Ⅲ+状态时,双向可控硅要求的触发电流大,如不能提供这样大的触发电流时,管子在电源负半周时将不导通或导通不充分。第二个作用是使得触发脉冲在电源过零处产生。双向可控硅一经触发,就不需要这个触发信号了,也就是说,我们只希望在电源电压过零时触发,不要在电源半周的任何时候都触发,所以只需要一个窄脉冲就行了。这不仅保证了过零触发,防止产生干扰谐波,而且还有一个目的是降低“接触电阻”。固态继电器的质量指标之一是“开关”导通时,“接触电阻”尽量小,而这个“接触电阻”表现为双向可控硅导通的管压降,管压降小,“接触电阻”就小。如果不是在过零处触发导通,可控硅虽然已触发导通,但没有全导通,管压降就大。

当然只有当输入端③④有输入信号,使光电耦合器的发光二极管发光时,才能使光敏晶体管导通,这样才能给双向可控硅提供门极电流通路。

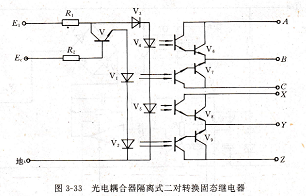

输出接直流负载的电路，输出接直流负载的光电耦合器隔离式固态继电器,输出开关器件多数选用功率晶体三极管,也可用功率MOS场效应管。近年来也有用光敏场效应器件和光敏可控硅器件的。图3-33所示的是将光敏晶体管与普通三极管组成达林顿式复合管作为输出器件,构成二对转换的固态继电器。

光电耦合器隔离式二对转换固态继电器，除V3系普通二极管以外,其余二极管都是红外发光二极管。El是辅助电源,Ec是输入的控制信号。无控制信号输入时,V6、V:导通,V7、V9截止。当有输入信号Ec输入后,V7、V9导通,V6、V:截止。则⒕、X点等效于动断的静触点,C、z点等效于动合静触点;B、y点等效于动触点。这种复合管输出式固态继电器的最大缺点是导通压降高,直接绘出LED数码管的内部结构和引脚图。数码管的内部结构和引脚图．

数码管的内部结构和引脚图，前两步已将LED数码管的结构类型和引脚图测出。接下来检测LED数码管中所有笔段发光性能是否正常。将数字万用表挡位置于二极管挡,将数字万用表黑表笔接到数码管固定的公共极阴极上(1或6脚),然后用裸铜线将LED数码管的各笔段引脚全部连接在一起。用数字万用表红表笔接触裸铜线的一端,此时LED数码管全亮,即所有笔段均应发光,显示出“8”字。检测接线示意图如图6-15所示。

若被测数码管为共阳极类型,检测时只有将红、黑表笔对调才能测出上述结果(检查共阳极LED数码管时应改变电源电压的极性)。特别是在判别结构类型时,操作时要灵活掌握．
