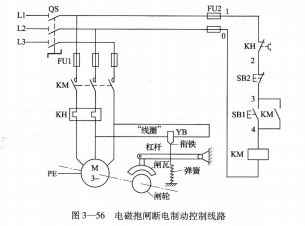

UVZ2D100MPD电磁离合器制动 电磁离合器与电磁抱闸的制动控制线路相同,不同之处是:电磁离合是利用动、静摩擦片之间产生足够大的摩擦力,使电动机断电后立即制动的。电磁离合器的动作原理已在第七节中介绍。在此不再赘述。

电气制动 使电动机在切断电源停转过程中,产生一个和电动机实际旋转方向相反的电磁力矩,迫使电动机迅速停转的方法叫电气制动,其方法有反接制动、能耗制动、电容制动及再生发电制动。三相笼型异步电动机多采用反接制动和能耗制动两种制动方法。

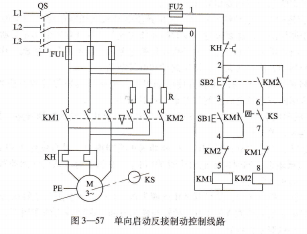

反接制动 如图3-57所示是单向启动反接制动控制线路。线路的工作原理如下。

合上电源开关QS。

单向启动:

按下SB1→KM1线圈得电→km1主触头闭合→km1联锁触头分断,对KM2联锁→电动机M启动运转→至电动机转速上升到一定值(100√min左右)时→KS常开触头闭合为制动做准备

反接制动:

按下复合按钮sb2→KM1自锁触头闭合自锁→KM2线圈得电→KM1常闭触头先分断→KM1线圈失常→开触头后闭合联锁触头分断,对KM1联锁主触头闭合→电动机M串接R反接制动→自锁触头分断,解除自锁主触头分断,M暂失电联锁触头闭合―曰→至电动机转速下降到一定值(100'min左右)时→KS常开触头分断→KM2联锁触头闭合,解除联锁→KM2线圈失电△>KM2主触头分断→电动机M脱离电源停转,制动结束.

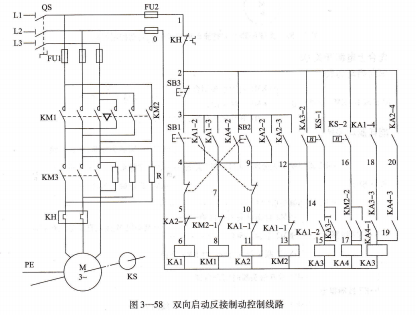

如图3-58所示是双向启动反接制动的控制线路。该控制电路的工作原理与单向启动反接制动的工作原理相同.

图3-58 双向启动反接制动控制线路.
