VI-26L-MX三速异步电动机的控制线路

发布时间:2019/11/28 18:49:55 访问次数:1222

VI-26L-MX先合上电源开关QS。

低速启动运转:

按下sb1sb1常开触头后闭合→KM1线圈得电→KM1自锁触头闭合自锁→KM1主触头闭合电动机M接成△形低速启动运转主触头闭合KM1联锁触头分断,对KM2、KM3联锁

高速启动运转:

按下sb2→sb2常闭触头分断→KM1线圈失电→KM1自锁触头分断,解除自锁→KM1主触头分断→KM1联锁触头闭合→KM2、KM3线圈同时得电→KM3主触头闭合→KM3联锁触头分断,对KM1联锁电动机M接成YY高速启动运转

停止时,按下SB3即可实现。

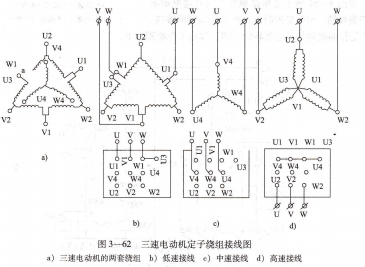

三速异步电动机的控制线路 如图3-62所示是三速电动机定子绕组接线图。

它有两套绕组,低速和高速时与双速电动机一样采用一套绕组,中速时采用另一套绕组(星形联结)。



图3―62 三速电动机定子绕组接线图a)三速电动机的两套绕组 b)低速接线 c)中速接线 d)高速接线

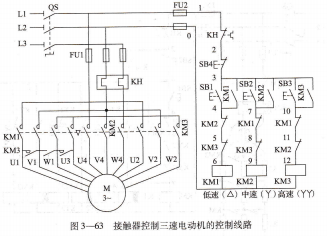

如图3―63所示是接触器控制三速电动机的控制线路,其工作原理如下:先合上电源开关QS。



常闭触头先分断,对KM2、KM3联锁常开触头闭合.

低速启动运转:

按下SB1→接触器KM1线圈得电,触头动作→电动机的第一套定子绕组U1、Ⅴ1、W1与三相电源接通→电动机M接成三角形低速运转。

低速转中速运转:

先按下停止按钮SB4→KM1线圈失电,触头复位→电动机M失电。再按SB2→KM2线圈得电,触头动作→电动机第二套绕组出线端U4、V4、W4与二相电源接通→电动机M接成星形中速运转。

中速转高速运转:

先按下SB4→KM2线圈失电,触头复位→电动机M失电。再按下sB3→KM3线圈得电,触头动作→电动机第一套绕组出线端U2、Ⅴ2、W2与三相电源接通(U1、V1、W1被KM3常开触头短接)→电动机M接成YY高速运转。


三相绕线转子异步电动机的基本控制线路,三相绕线型异步电动机可以通过滑环在转子绕组中串接外加电阻,达到减小启动电流,增大启动转矩的目的,并且可以均匀调速。绕线型异步电动机的控制方法有两种:

一种是用凸轮控制器或主令控制器控制电阻的切除,称手动控制;另一种是利用时间继电器、电流继电器自动控制电阻的切除。

用时间继电器控制的转子串电阻自动切除的基本控制线路。

如图3-64所示是时间继电器自动控制线路。其动作原理如下:

合上电源开关QS,按下启动按钮SB1,接触器KM线圈得电,电动机定子接通电源,转子串人全部电阻启动。

在接触器KM线圈得电动作的同时,时间继电器KT1同时得电,经过整定的时间后,KT1的常开触头延时闭合,接触器KM1线圈得电动作,使在转子回路的两副KM1.

深圳市唯有度科技有限公司http://wydkj.51dzw.com/
