MAX1241ESA 电桥与被测电阻的四端接法
发布时间:2019/12/1 22:09:28 访问次数:2406

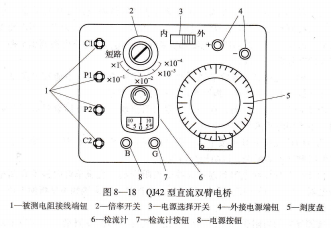

MAX1241ESAQJ42型直流双臂电桥是一种常用的双臂电桥,如图8-18所示。在使用时应遵照单臂电桥的测量步骤和注意事项进行,同时还要注意以下几点:
电桥与被测电阻采用四端接法,需要四根引线,引线应尽量短而粗,并要拧紧。接线时,要使电位接头靠近被测电阻,电流接头和电位接头应正确连接。
双臂电桥工作时电流较大,要求电源的容量大,因此可以用外接电源。使用
“内”电源时测量要迅速,要经常注意电源电池的消耗情况,消耗严重时应及时更换新电池,测量结束后应立即关断电源。
刻度盘读数时应保留小数点后三位。
测量结束后,应将倍率开关置于“短路”位置,将检流计锁定。
交流电桥原理和直流单臂电桥相似,电桥平衡条件是对臂阻抗之积相等。因此要使交流电桥平衡,四个桥臂的阻抗大小和性质(容性、感性)要按一定的原则配置,使复阻抗的幅模和幅角均满足平衡条件。由于交流电桥的平衡条件有两个,所以调节平衡比直流电桥困难,往往要反复调节才能最终平衡。
交流电桥主要用于测量交流等效电阻、电容及其介质损耗、电感及其品质因数等,所以叉称为万能电桥。通过开关将电桥分别接成不同的桥路来测量不同的电量参数。

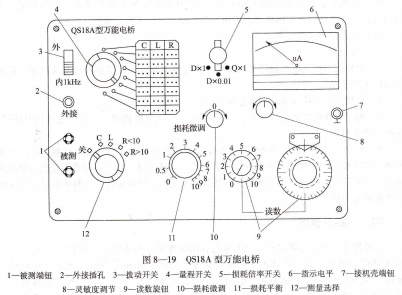

使用方法,交流电桥种类较多,QS18A型万能电桥就是一种常用的交流电桥,它可以测量电阻、电容、电感、电容器的损耗和电感线圈的Q值(品质因数)等,是一种多用途、宽量程,适合电气维修部门进行一般测量的测量设备。下面以QS18A型万能电桥为例介绍交流电桥的使用方法,其面板图如图8-19所示。
将被测元件接到被测端钮1上。使用电桥内部1 kHz的交流电源时,将拨动开关3拨向“内1 kHz”位置,若使用外部电源,则将外部电源接到外接电源插孔2上,拨动开关3拨向“外”位置。
根据被测元件的性质将测量选择开关12置于合适的位置。测量电容量和介质
损耗等置于“C”;测量线圈电感量和品质因数等则置于“L”;测量阻值时,若电阻值
小于10Ω,则置于“R<10”,若电阻值大于10Ω,则置于“R>>10”位置上。
估计被测量参数的大小,参照量程开关4旁边的量程表,将量程开关置于合适的位置。
选择损耗倍率开关5的位置。测量空心电感线圈时,放在“Q×1”的位置;测量高Q值线圈和小损耗电容器时,放在“D×0.01”位置上;测量铁芯线圈和损耗较大的电容器时,放在“D×1”位置上。测量电阻时,不考虑损耗倍率开关的位置。
将灵敏度调节旋钮调到最低,然后缓慢增大,使电平指示指针略小于满刻度即可。
先调节读数旋钮9,再调节损耗平衡旋钮11,边调整边观察电平指示指针的动向,使电平指示指针指向零位。
再次缓慢调节灵敏度调节旋钮,增大灵敏度,使电平指示指针再次略小于满刻
度,然后重复步骤6)。直到灵敏度足够大时,电平指示指针指向零位,此时电桥达到平衡。
由于交流电桥平衡有两个条件,所以调节平衡比较困难。在调节过程中要反复
调整读数旋钮和损耗平衡旋钮,使电平指示指针尽可能指向零位。必要时还需调整量程开关和损耗倍率开关。
