ZXTP2013GKMΔ主触头闭合→电动机M接成△全压运行.

停车时按下SB2即可。

Y-△降压启动的特点是简便经济,因此使用比较普遍。

延边三角形降压启动控制线路 如图3-55所示是延边三角形降压启动控制电路图。线路的工作原理如下。

合上电源开关QS:

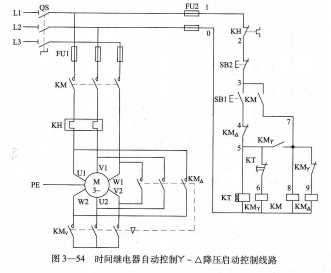

按下SB1→KM自锁触头闭合自锁→时间继电器自动控制Y-△降压启动控制线路→KMY常开触头分断→KMY线圈失电→KMY主触头分断,解除Y联结→sKMY联锁触头闭合→KM.线圈得电→对KMY联锁→联锁触头分断→u・KT线圈失电→KT常闭触头瞬时闭合→KM线圈得电→KMΔ线圈得电→KM联锁触头分断.

对KM.联锁线圈得待M转速上升到接近额定值时,延常闭触头先分断LKM.线圈失,主触头分断,解除△联锁触头闭,常开触头后闭合,Δ自锁触头闭合自动机M接成△全压运行对KM.联锁KT线圈失电,KT触头瞬时复位,KM.线圈得电主触头闭

Δ常闭辅.

停止时按下SB2即可。

采用延边三角形降压启动的优点是:不用自耦变压器,通过调节定子绕组的抽头

比,就可以得到不同数值的启动电流和启动转矩,从而满足不同的使用要求。这种启动方式适宜于Jo3系列三相笼型异步电动机。

三相笼型异步电动机的制动 三相异步电动机从切断电源到完全停止旋转的过

程中,由于惯性的存在总要经过一段时间才能实现,这样往往不能满足某些生产机械的工艺要求,所以常常采用一些使电动机在切断电源后能迅速停车的措施,称为制动。异步电动机的制动方法有两大类:机械制动和电气制动。

机械制动 利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。机械制动常用的方法有电磁抱闸和电磁离合器制动。

电磁抱闸制动 如图3-56所示是电磁抱问断电制动的控制线路。其原理如下。合上电源开关QS。

启动运转:按下启动按钮SB1,接触器KM线圈得电,其自锁触头和主触头闭合,电动机M接通电源,同时电磁抱闸线圈YB得电,衔铁吸合,从而使制动器的闸瓦与闸轮分开,电动机正常运转。

制动停转:按下SB2,接触器KM线圈失电,KM自锁触头及主触头分断,电动机失电,同时电磁抱闸线圈YB失电,衔铁与铁芯分断。在弹簧力的作用下,闸瓦紧紧抱住闸轮,电动机制动而停转。
