KAQV210电压比较器的门限电压
发布时间:2019/11/22 21:22:50 访问次数:4787
KAQV210非正弦信号产生电路,9.8.1 电路如图题9.8.1所示,Al为理想运放,C2为比较器,二极管D也是理想器件,Rb=51 kΩ,Rc=5.1 kΩ,BJT,b=50,ycEs≈0,rcEo≈o,试求:当vI=1Ⅴ时,
po=?(2)当ui=3V时,vo=?(3)当ui=5 sin ω‘(V)时,试画出uI、uo2和uo的波形。

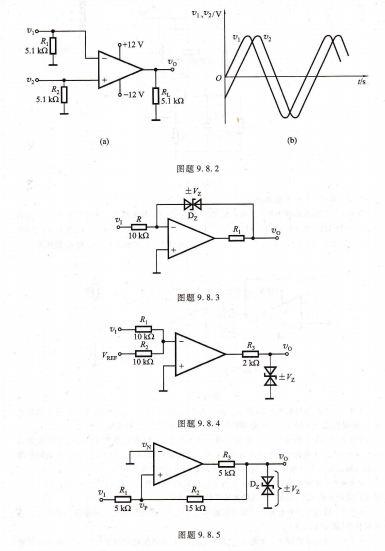

电路如图题9.8.2a所示,其输人电压的波形如图题9.8.2b所示,已知输出电压r。的最大值为±10Ⅴ,运放是理想的,试面出输出电压uo的波形。
一电压器比较器电路如图题9.8.3所示。(1)若稳压管Dz的双向限幅值为±yz=±6v,运放的开环电压增益avo=∞,试画出比较器的传输特性;(2)若在同相输人端与地之间接上一参考电压yREI=~5Ⅴ,重画(1)问的内容。
一比较电路如图题9.8,4所示。设运放是理想的,且yREF=~1v,yz=5V,试求门限电压值Vl,画出比较器的传输特性vo=oT).
设运放为理想器件,试求图题9.8.5所示电压比较器的门限电压,并画出它的传输特性(图中yz=9v)。
电路如图题9,8,6所示,设稳压管Dz的双向限幅值为±6Ⅴ。(1)试画出该电路的传输特性;(2)画出幅值为6Ⅴ正弦信号电压r所对应的输出电压波形。
图题9.8,7是利用两个二极管D1、D2和两个参考电压yA、yi来实现双限比较的窗孔比较电路。设电路通常有:R2和R3均远小于R4和R1。(1)试证明只有当yA>yb>yc时,D1、D2导通,vo才为负;(2)试画出它的输人一输出传输特性。
提示:例如,假设D1、D2为理想二极管,运放也是具有理想特性的,22=R3=
0.1 kΩ, R1=1 kΩ, R4=100 kΩ, ycc=12V。
图题9.8.8所示为一波形发生器电路,试说明,它是由哪些单元电路组成的,各起什么作用,并定性画出A、B、C各点的输出波形。
图题9.8,9所示电路为方波一三角波产生电路,试求出其振荡频率,并画出uo1、uo2的波形。
电路如图题9.8.10所示,设A1、A2均为理想运放,C3为比较器,电容C上的初始电压oc(0)=0Ⅴ。若v1为0.11Ⅴ的阶跃信号,求信号加上后一秒钟,vo1、Vo2、uo3所达到的数值。
―他激式锯齿波发生器电路如图题9.8.11所示,设运放是理想的,试定性画出在图示uI波形作用下输出电压qo的波形。
提示:场效应管T在这里起着开关作用。
