JANTX2N1597与普通电磁继电器相比有下列特点:

触点密封于充有惰性气体的玻璃管中,与外界完全隔绝,从而减少了触点开闭过程中火花引起的碳化和氧化作用,有效地防止了周围大气及线圈所逸出的有机气体对触点的污染,并减少了尘埃带来的触点失误。因而,在一定程度上提高了触点工作的可靠性。

可动部分质量小,且属于无铰链式连接,所以动作时间较短,一般吸合及释放时间均在0,5~2 ms以内(不包括触点抖动时间),小型舌簧继电器的吸合及释放时间一般低于1 ms(普通式电磁继电器由于其可动部分质量及线圈电感量都较大,因而其动作时间较长,吸合时间一般都大于4 ms)。

触点采用贵金属或贵金属合金镀层,使触点耐磨性较高,同时继电器吸合及释放过程中簧片弯曲相当轻微,所以继电器的寿命很长,一般可达107~10次左右。

接触电阻低而稳定,一般为50~200 mΩ。

吸合功率小,灵敏度高◇

不需调整,维护方便。易于实现自动化生产,价格低廉。

舌簧继电器的缺点是:

触点切换容量较小,过载能力也较差。

因触点开距很小,所以耐压较低,只适用于电压较低的电路。

具有多组触点的舌簧继电器,存在触点不同时接触的现象。

触点容易产生冷焊而粘牢不放。

簧片为悬臂结构,触点断开时易出现颤抖现象。

舌簧继电器自从于1936年由美国贝尔电话实验室首先研制出来,目前已广泛用于通信、检测、计算技术、自动控制以及国防技术等各个领域中。舌簧继电器按其结构原理的不同可分为干式舌簧继电器(简称干簧继电器),湿式舌簧继电器以及铁氧体剩磁式舌簧继电器(简称铁簧继电器)等三大类,其中干簧继电器的应用最广,下面分别对它们进行一些介绍。

干式舌簧继电器的结构及工作原理,干式舌簧继电器的核心部分是干式舌簧管(简称干簧管)。它可以做成常开(H型)、常闭(D型)与转换(Z型)三种形式,其结构如图3-49所示。

干簧管结构简图(a)H型;(b)Z型。

干簧管由一组舌簧片(其形似舌,故叫做舌簧片,舌簧继电器由此得名)与玻璃封结而成,管内充以惰性气体(一般为氮气)。簧片材料的选择应满足高导磁率、高饱和磁感应强度、低矫顽磁力、良好的导电性及优良的弹性,还要求其膨胀系数与玻璃相适应。簧片的接触部分通常镀以贵金属或其合金,保证触点闭合时有低且稳定的接触电阻,在触点断开时不发生粘住不放的冷焊现象。

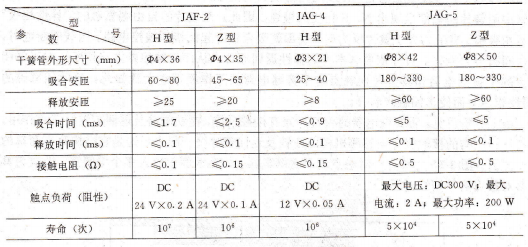

国产主要干簧继电器的参数如表3-6所示。

干簧继电器参数参数,干簧管外形尺寸(mm),吸合安匝释放安匝,吸合时间(ms),释放时问(ms),接触电阻(Ω),触点负荷(阻性),寿命(次)呈、水冁湿式簧水银湿式舌簧继电器的结构原理如图3-52所示。图中动、静触点是由一小段铂丝或铂铑丝分别焊在导磁片上而成的,彼此间交叉垂直,形成十字形接触。整个触点为水银所润湿,触点表面附有一层水银膜,所谓“湿式’,舌簧继电器的名称即由此而来。

动簧片上刻有细槽,下部水银通过毛细管作用沿细槽上升至上部动、静触点表面。当线圈未通电时,动簧片在弹簧片作用下偏向于右边,获得常闭输出;当线圈通电后,磁通沿下极靴、动簧片、上极靴及线圈外部空间而形成闭合回路,动簧片与上极靴相吸而使动触点转换。这里,动、静触点的接通或断开都有水银在起作用G当触点接触时,水银膜使接触面积大大增加,从而使接触电阻保持低而稳定。触点断开电路时,水银膜又承受着火花或电弧的灼热保护了触点。触点断开时触点间的水银被拉成细丝,最终断裂而有一小滴水银下落,落损的水银由毛细管作用来补充。同时当触点工作在大电流或有火花、电弧的情况下,被蒸父的水银也是通过毛细管作用来补充。这样,继电器在每一次动作后,实际上都有―个新的工作面。以上是湿式舌簧继电器的简单工作原理。
