差动式极化继电器的构造如图3-48所示。

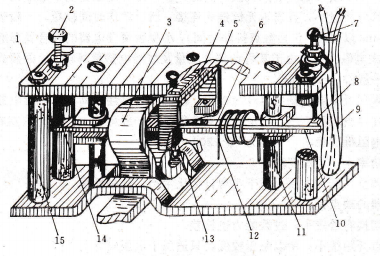

差动式极化继电器构造,1一隔磁垫片;2―限位螺钉;3――反流线圈;4―胶木垫片;5一支架;6一缓冲弹簧;7一接触螺钉;8一活动触点;9一引线管;10一衔铁;11一磁极;12一差动线圈;13一青铜片;1~还一绝缘柱;15一永久磁铁。

它的骨架由上、下两块导磁钢板,夹在两块钢板之间的三根永久磁铁和一根穿引导线的铜管组成(有的没有引线铜管)。永久磁铁和下导磁钢板之间有隔磁垫片,它可以避免线圈磁通通过永久磁铁,以保证永久磁铁的磁性稳定。上、下两块导磁钢板上各固定有两个磁极。上面两个磁极,被永久磁铁磁化为S极,下面两个磁极被磁化为N极。

两对磁极之间的衔铁是一条形钢片。在钢片的正中间铆有青钢片,青钢片的两端固定在支架上,形成衔铁的支点,如图3-44所示。使衔铁可在磁极之间作小角度的转动。固定衔铁的支架被固定在上导磁钢板上,它们之问有胶木垫片。

在衔铁的右上端有一条导电的青铜弹簧片,它的左端被固定在衔铁上,右端则同衔铁之间保持有一定的间隙(0,15~0.2孤m),继电器的银质活动触点就焊在它的有端。触点按通时用此弹簧片起缓冲作用,以便在振动条仵下,保证触点有良好的接触。

在衔铁的左上端还固定有平衡衔铁用的配重,它可以使衔铁在振动以及加速度的作用下不发生误动作。

固定在上导磁钢板上左端的是限位螺钉(或叫做止动螺钉),右端的是接触螺钉(或叫做调整螺钉)。它们分别用来调整极化继电器的接通电压差值和断开反流值。为防止螺钉松动而引起接通电压差和断开反流值改变,在螺钉上用锁紧螺帽保险。

舌簧继电器主要由舌簧管及线圈等部分组成,它是电磁继电器的一种特殊形式。它把一个继电器所必须具各的感测与执行机能由极少数零件来实现,从而使结构大为简化。它干簧继电器由干簧管、线圈、屏蔽罩及引线等组成,如图3-50所示。

干簧管继电器的工作原理如下:当线圈通电后,在线圈内部及其周围空间产生磁场,簧片在磁场中被磁化,在管中两簧片的端部呈现出N、s相反的极性。因此,两簧片的自由端靠磁的“异性相吸”而互相吸引,当吸力大于簧片反力时,端部就吸合在一起而接通被控电路。当线圈断电时,簧片间吸引力消失,簧片依靠其本身的弹性返回原位,从而将被控外电路切断。对于常闭触点的干簧继电器和具有转换触点的干簧继电器的工作原理也大致如此,这时依靠磁的“同性相斥”而使常闭触点断开。

由上分析可见,舌簧继电器的舌簧片兼有接触系统、衔铁磁路及返回装置的三重作用,即把执行机构的接触簧片与感测机构的衔铁及返回簧片统一起来,这是它结构高度简单的主要原因。图3-50为具有一对触点的干簧继电器,如在线圈内放入多个干簧管,即成为具有多对触点的干簧继电器。

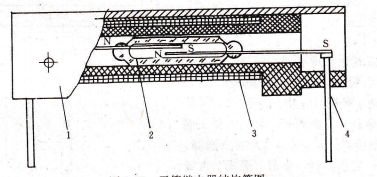

干簧继电器结构简图,1一屏蔽罩;2一干簧管,3―线圈;4一引出线。

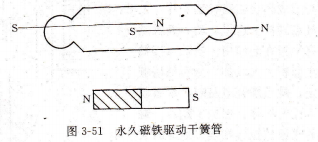

干簧管触点的通断不仅可以用线圈的通电或断电来控制,也可用永久磁铁来控制,如图3-51所示。图中永久磁铁所产生的磁通使簧片磁化,当永久磁铁移近至一定距离时,两簧片端部就吸合,当永久磁铁移远时,两簧片返回原位而使触点断开,水久磁铁驱动干簧管.
