M36L0R7040U1ZB5U常用测压仪表,在地面常用的压力表一般测量的是表压强,即气压源的压力与大气压力的差值,例如测量胎压时,只要知道轮胎内部的压力与外部大气的压力差即可,这种压力差是引起轮胎膨胀的原因。常用的测压仪表有波登管(弹簧管)式压力表和膜盒式压力表。压力表使用时应注意以下几点:

合理选择压力表量程。

测量压力时,压力表指针不应有跳动和停滞现象。

对压力表应定期进行校验,膜盒式压力表.

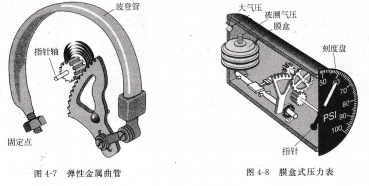

波登管(弹簧管)式压力表,测量较大的压力时,常使用波登管(弹簧管)式压力表。波登管(弹簧管)由空心的黄铜管或椭圆形的青铜管弯成半圆构成。管的一端开口,连到被测量的压力源,另一端是密封的,如图4-7所示。当施加压力时,椭圆形管改变形状,这种变形使得半圆形的管伸直,并通过齿轮机构带动指针移动,压力表指针安装在指针轴上,通过表盘指示出被测压力。

膜盒式压力表原理如图4-8所示,表壳(膜盒的外侧)与大气相通,膜盒内与被测气源相连,其压力差使膜盒作膨胀或收缩运动,并通过机械齿轮机构带动指针移动,在表盘上指出压力值。

入触发器而实现同步预置;当PE=1时,右边的与门打开,各D触发器与相应的同或门实现r触发器功能,接收同步计数的控制信号,其工作原理与图所示电路相同。

电平敏感的锁存器和脉冲边寄存操作上有何不同?

用D锁存器能否构成移位寄存器或计数器?为什么?

如何用双向移位寄存器实现二进制数据的×2n和u2运算?

计数使能CEr 该信号和CEP做与运算后实现对本芯片的计数控制,当CEr・cEP=o,即两个计数使能端中有0时,不管有无CP脉冲作用,计数器都将停止计数,保持原有状态;当CR=PE=CEP=CET=1时处于计数状态,其状态转换与表相同。

波登管大气压指针车由固定点,弹性金属曲管膜盒式压力表,授地电阻表的功能、操作及应用.

电气设备使用的接地通常分为工作接地、保护接地、防雷接地、屏蔽接地等,相应接地线的主要作用有:提供电源回路、保护人体免受电击、将雷击电流有效地泄入大地、屏蔽设备内部电路免受外界电磁干扰或防止干扰其他设备。

设各接地的方式通常是设置金属接地桩、金属网等导体,通过电缆线与设各内的地线或机壳相连。根据系统的分布区域和重要程度,接地形式分为单点接地和多点接地,目的是保证设备的接地电阻应尽可能地小,接地更加可靠。接地电阻表是检验、测量接地电阻的常用仪表,其测量功能、内容与精度是一般万用表所不能相比的。
