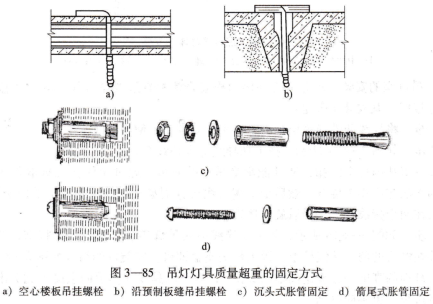

UPD780308GC-A66-8EU吊灯灯具质量超过3kg时,它的固定有两种情况:一种是正在建筑过程中,应预埋螺栓进行固定,其做法如图3工85a、图3-85b所示;另一种是建筑工程已经完工,没有预留固定装置,可采用金属胀管固定,安装胀管前,先在划定位置钻孔,孔径大小应与胀管粗细相同,孔深略长于胀管,其做法如图3 85c、图3 85d所示。软线吊灯的质量不能超过1 kg,超过1 kg应加装吊链。

灯具附件的安装,照明配电箱的安装.

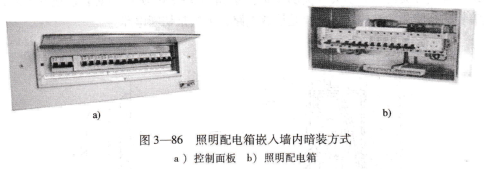

照明配电箱的安装方式有墙上明装和嵌人墙内暗装两种方式,室内照明配电箱安装一般是嵌入墙内暗装的方式,如图3 86所示。

图3-86 照明配电箱嵌人墙内暗装方式,a)控制面板 b)照明配电箱

照明配电箱一般装在电源进口处,并尽量靠近负荷中心,它的安装方法是先把支架埋在墙上或用胀管固定在墙上,然后将配电箱同定在支架上,再进行穿线和接线。嵌入墙内暗装式通常是按设计指定的位置,在土建砌砖时先把嵌架埋在墙内,使箱面稍稍凸出墙面,然后进行正面结构安装和穿线,最后接线、编号标注控制区域和安装面板等。

开关的安装,开关有明装开关和暗装开关之分,明装开关是将开关安装在建筑物表面上,暗装开关都是在施工前设计好的,只要使用前稍加修整即可。开关一定要安装在相线上,以便断开时,开关以下电路不带电。

拉线开关的安装:

第一步 根据需要先将导线线头绝缘层剥除。

第二步 单联开关一般都装在本台上固定,所以木台制作要美观,固定要可靠,压线要合理。其操作方法是将一根相线和一开关线分别穿过木台两孔眼,如图3-87a所示。
