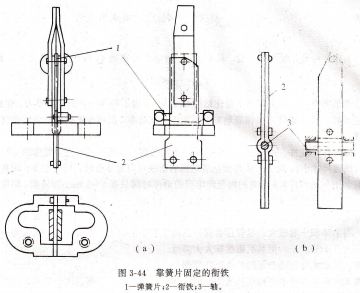

AT27C102470JI靠簧片固定的衔铁1 弹簧片;2一衔铁;3一轴。极化继电器的特点具有方向性。继电器衔铁的动作能反应输入信号的极性;

灵敏度高。极化继电器的吸合功率较普通电磁式继电器小,一般小于1mW。有的极化继电器的吸合功率可达10 uW,吸合安匝为0,5~1安匝。以图3-40为例来说明极化继电器灵敏度高的原因。

作用于衔铁上的力F可由下式决定(假设力的正方向指向左边气隙),即F=F1-F2式中F1 工作气隙a1内磁通所产生的吸力;

F2一工作气隙a2内磁通所产生的吸力。

线圈未通电前作用于衔铁上的吸力完全由极化磁通Φm1和Φm2所产生,即Fm=Ξ万:忑(Φ各1~Φ幺2)式中・S为极面面积。

线圈通电后作用于衔铁上的吸力由Φm1-g(工作气隙a1内的合成磁通)和u2+Φg(工作气隙a2内的合成磁通所产生),因此差动式极化继电器能够适时控制接触器动作,实现通断发电机输出电路的作用,完全取决于作用在衔铁上两个方向相反的力矩的大小。条形衔铁处在两对磁极的磁场中,就要受到磁极对它的吸引作用。左上和右下磁极对衔铁的吸力F断(图3-45中的F1)产生驱使衔铁顺时针转动,使触点簖开的转矩(以M断表示)。而左下和有上磁极对衔铁的吸力F通(图3-45中的F2)产生驱使衔铁反时针转动,使触点接通的转矩(以Ⅳ通表示)。这两个转矩大小的对比就决定了极化继电器触点的接通或断开。若M断大于M通,则衔铁顺时针转动,触点断开;反之,若M通大于M断,・则衔铁反时针转动,触点就接通。

磁极对衔铁吸力的大小,在线圈无电流和永久磁铁磁性一定的条件下,决定于衔铁与磁极之间气隙的大小。因为气隙越小,磁通越多,吸力则越大;反之,气隙越大,磁通越少,吸力则越小。

在触点处于断开位置时,左上和有下气隙小,而左下和有上气隙大,极化磁通的分布如图3-连6虚线所示。一路由N极经左面一对磁极回S极为Φm1;一路由N极经右面一对磁极回S极为Φm2;还有一路由N极经有下气隙、衔铁、左上气隙回S极为Φm3。因为忽略导磁体的磁阻时Φm1=Φm2。可见左上或右下气隙的总磁通Φ断,左下或有上气隙的总磁通Φ通9由图3-46可知为Φ断=Φm1ˉ+Φm3  Φ通=Φm1=Φm2,可见Φ断>Φ通,故F断>F通,M断)M通,衔铁保持在触点断开的位置上。

触点断开时磁通分布,当发电机电压高于电网电压时,差动线圈″1中便产生由发电机流向网路的电流,这个电流经过差动线圈产生工作磁通Φg’其方向如图3-46中虚线所示。因为永久磁铁磁阻比较大,并且在永久磁铁和导磁体之间有隔磁垫片,所以差动线圈产生的工作磁通一般不容易通过永久磁铁,而只对称地通过下上磁极。其中一路经过上面两个磁极构成回路,另一路经过下面两个磁极构成回路,其大小相等,各为官Φg。工作磁通在左上和有下气隙中与极化磁通方向相反,而在左下和有上气隙中与极化磁通方向相同,使Φ断和Φ通都发生了变化,这时各气隙的磁通为Φ断=Φml+Φn3 玄Φg,Φ通=Φm1+u.
