UPD75212ACW-A99溢流阀的应用,作为安全阀,防止系统超压。当系统压力超过iF常最大压力时,安全阀打开,溢流多余流量,防止过载。安全阀在正常工作时处于常闭状态。

作为定压阀,保持系统压力恒定。常用在定量泵液压系统中,保持供压系统的压力基本稳定并调节进入液压用压系统的流量。定压阀在正常工作时处于常开状态。

减压阀,当液压系统只有一个统一压力的液压源,而不同工作部分所需压力不同时,则使用减压阀。减压阀的工作原理是利用阀口节流降压.常见的减压阀有两种:定值减压阀和定差减压阀。

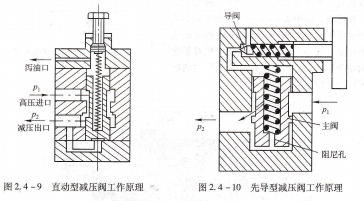

定值减压阀按结构和工作原理可分为直动型和先导型两类。直动型减压阀(见图2.4-9)与直动型溢流阀的结构相似,差别在于减压阀的控制压力来自出口压力侧,月阀口为常开式。直动型减压阀的弹簧刚度较大,因而阀的出口压力随阀芯位移,即随流经减压阀的流量变化而略有变化。

利用先导型减压阀可提高减压精度,图2.4-10所示为先导式定值减压阀结构原理图。出口压力经端盖引入主阀芯下腔,再经主阀芯中的阻尼孔进入主阀上腔,主阀芯上、下液压力差为弹簧力所平衡。先导阀是一个小型的直动型溢流阀,调节先导阀弹簧,便改变了主阀上腔的溢流压力,从而调节了出口压力。

定值减压阀用在系统中,可实现不同油压支路的并联;另外,减压阀可作为稳定油路工作压力的调节装置,使分系统工作压力不受供油压力及其他并联油路的影响。

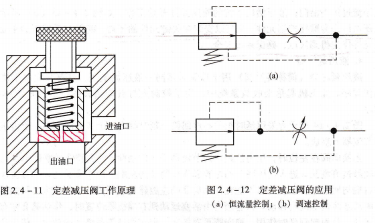

定差减压阀,图2.4-11所示为定差减压阀的工作原理图。作用在阀芯弹簧的调定压力,是由阀进口(高压)和阀出口(调定压力)分别作用在阀芯两端的压力差来平衡的,所以阀口的开度仅受进、出口压力差调节,从而保持进出口压差为恒定。通常将定差减压阀与节流阀串联(见图2.4-12),构成调速阀(与可调节流阀配合)或恒流量阀(与固定节流阀配合)。
