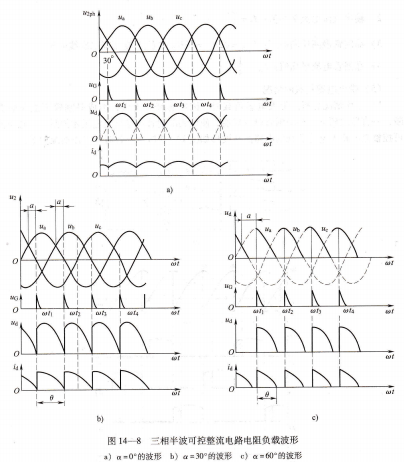

S8212137现通过几个时刻分析三相半波可控整流电路的工作情况,波形如图14-8所示。

1)当α=0°时:在自然换相点处依次触发各晶间管,某一相晶间管被触发导通后,

同时使前一相晶间管因承受反向电压而关断,称为触发换相。此时各晶间管轮流导通120°,输出波形与三相半波不可控整流电路相同.

当α=30°时:当U相电压过零时触发V2(同时Ⅴ1关断);V相电压过零时触发V3(同时Ⅴ2关断);W相电压过零时触发V1(同时V3关断)。此时波形仍然连续,

且为临界连续。

当α=60°时:当U相电压过零时V2还没被触发;V相电压过零时v3还没被触发;W相电压过零时Ⅴ1还没被触发c此时波形不连续。

当α=150°时:当U相电压过零时触发Ⅴ1;V相电压过零时触发V2;W相电压过零时触发V3。此时因各晶间管已不再承受正向电压,不能被触发导通,故没有输出波形,输出电压为零。

特点:当α=0°时,输出直流电压平均值ud最大,随控制角α增大ud不断降低,直到

当α=150°时ud=0。所以该电路的移相范围为0°~150°。

当α≤30°时,输出波形连续,各晶闸管轮流导通120°。

当α>30°时输出波形不连续,各晶闸管导通角q=150°-α<120°。

有关计算,输出直流电压平均值:当α≤30°时,ud=1.17u2qcosα(u2q为变压器二次侧相电压)

当α>30°时,ud=0.675u2q[1+Cos(30°+α)]

输出直流电流平均值:id=ud/r

晶闸管最高反向电压:uvM=2u2i=6u2q(u2i为变压器工次线电压)

晶闸管电流平均值:idv=1/3id
