F860616 显示系统或部件详细工作
发布时间:2019/12/28 19:26:59 访问次数:1705

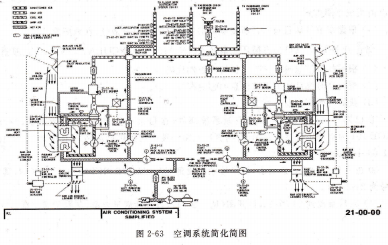

F860616简化简图 提供系统、部件的功能和连接关系图。图示内容比方框图详细但不显示系统、部件在飞机上的具体位置和具体的电路连接(见图2-63)。

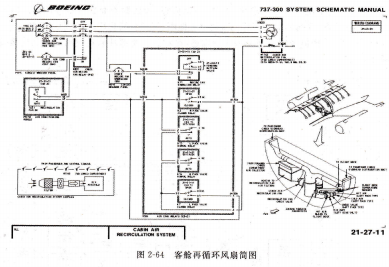

简图 显示系统或部件详细工作原理图,提供部件在飞机上的位置,可用于航线排故(见图2-64)。
手册查阅方法,SSM手册查询步骤:
根据相关信息确定该架飞机的有效性代码。
检查临时修订清单有无该信息的临时修订记录。
获取所要查询部件或系统的章节号。章节号可以根据前言的字母索引表得到,也可以由系统总图得到。
根据章节号从目录打开所要查询的SSM图,核对有效性,获取所需信息。
查B-2572飞机的再循环风扇(CABIN AIR RECIRCULATION)工作原理图。
根据相关信息确定该架飞机的有效性代码为802。
检查临时修订清单无该信息的临时修订记录。
获取再循环风扇的章节号。
已知再循环风扇为21章空调系统部件,在目录中找到21章空调系统,21-00-00 PAGE 101为空调系统系统总图(有两页),在第一页中找到再循环风扇图号为21-27-11(见图2-63中箭头)。
进人前言的字母索引表,按字母顺序找到CABIN AIR RECIRCULATION,其对应图号为21-27-11。
在目录找到21-27-11,打开图(见图2-64),有效性满足要求,获取所需信息。
