PSL-80T反转控制:

先按SB3→KM1线圈失电→KM1 主触头分断→KM1 自锁触头分断→KM1 联锁触头闭合,解除对KM2联锁

→电动机M失电停转;

再按SB3→KM2线圈得电→KM2 主触头闭合→KM2 自锁→联锁触头分断,对KM1联锁→动机反向启动运行;

该电路的特点是:控制安全,不会因触头熔焊而造成短路,但操作不方便。

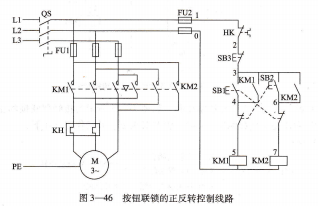

按钮联锁的正反转控制线路 如图3-46所示为按钮联锁的正反转控制线路。该电路与上述电路的不同之处是将接触器两个常闭触头用复合按钮常闭触头所代替,这样会使电路控制方便但不安全,如主触头熔焊时会引起主电路短路。

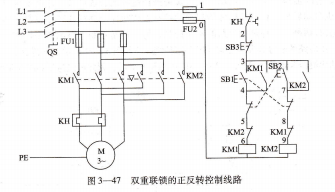

按钮、接触器双重联锁的正反转控制线路 双重联锁的正反转控制线路如图3-47所示。这种电路兼有两种联锁控制电路的优点,线路操作方便,工作安全可靠,广泛用于电力拖动系统中。

位置及行程控制线路 位置控制就是利用生产机械运动部件上的挡铁与位置开关碰撞,使其触头动作,来接通或断开电路,达到控制生产机械运动部件的位置或行程的一种方法。如图3-48所示是工作台自动往返行程控制的控制线路。SQ1和SQ2是两个行程开关,控制工作台的自动往返。SQ3和SQ4是两个位置开关,当挡铁撞动这两个位置开关时,它们能将电路断开,使电动机停转,达到位置的保护控制。

顺序控制线路 在装有多台电动机的生产机械上,各电动机所起的作用是不相同的,有时需按一定顺序启动,才能保证操作过程的合理性及工作的安全可靠。使一台电动机启动后另一台电动机才能启动的控制方式叫作电动机的顺序控制。实现顺序控制的方法有两种,一种是主电路的顺序控制,另一种是控制电路的顺序控制。

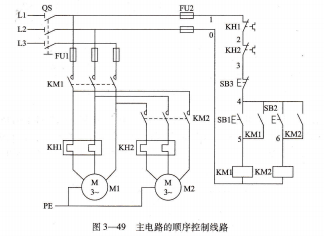

主电路的顺序控制 主电路的顺序控制线路如图3-49所示,其特点是:控制电动机M⒓的接触器KM2的主触头串联在KM1主触头的下端,因此可以达到顺序控制的目的。

控制电路的顺序控制 控制电路实现顺序控制的线路如图3-50所示,其特点是:电动机M2的控制电路先与接触器KM1的线圈并联后再与KM1的自锁触头串联,这样就保证了M1启动后,M2才能启动的顺序控制要求。控制电路的顺序控制不是唯一的,如图3-50b、c所示同样能完成顺序控制要求。如图3 50c所示还能完成逆序停车控制。

多地控制线路 能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制。如图3-51所示为两地控制的控制线路。线路的特点是:两地的启动按钮SB11、SB21并联在一起,停止按钮SB12、SB22串联在一起。这样就可以在甲乙两地启、停同一台电动机,达到操作方便的目的。

三相笼型异步电动机的降压启动控制线路,所谓降压启动是将额定电压的一部分加在电动机定子绕组的启动方法。异步电动机降压启动的方法有定子回路串电阻的降压启动、自耦变压器的降压启动、星形一三角形降压启动及延边三角形降压启动等。

定子回路串电阻降压启动控制线路 如图3-52所示是用时间继电器自动控制的定子回路串电阻的降压启动控制线路。
