并励直流电动机的正反转控制 改变直流电动机旋转方向的方法有两种:―种是
改变电枢电压的方向,即保证励磁的磁场方向不变;另一种是改变励磁线组的电流方向。
如图9-81所示是并励直流电动机电枢反接法正反转控制电路。电路工作情况如下:合上电源开关QS,按下启动按钮SB1,接触器KM1线圈得电,KM1常开触头闭合,电动机电枢接通电源,启动运转。若要使电动机反转,先按下停止按钮SB3,使接触器KM1线圈失电,触头断开,电动机电枢绕组因断电而停止运行。然后再按下启动按钮SB2,使接触器KM2获电,KM2常开触头闭合,改变了电枢电压的方向,实现了电动机的反转。该电路采用了接触器联锁的正反转控制线路。
并励直流电动机的制动控制 直流电动机的制动与三相异步电动机的制动相似。制动方法有机械制动和电力制动两大类。机械制动方法常用的是电磁抱闸制动;电力制动常用的方法是能耗制动、反接制动和回馈制动。

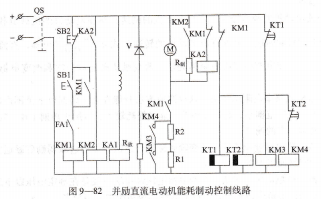

能耗制动控制 如图9-82所示是并励直流电动机能耗制动控制线路,其电路的动作情况如下:合上电源开关QS,按下启动按钮SB1,电动机接通电源作二级启动运行。能耗制动时,首先按停止按钮SB2,接触器KM1断电释放,使电动机电枢回
路断电。由于电动机作惯性运转,产生感应电势,使中间继电器KA2得电,接触器
KM2获电动作)制动电阻被接入电枢回路。这时电枢中感应电流的方向与原来的方向相反,从而实现了能耗制动。当转速降低后,电枢产生的感生电动势减小,KA2失电,接触器KM2断电释放,制动回路断开,制动完毕。

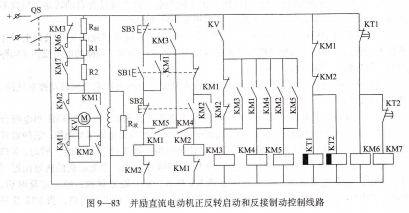

反接制动 反接制动对于并励直流电动机来说,通常是将正在运行的电动机电枢绕组反接,其控制电路如图9-83所示。工作情况如下:
