BKAE2-A143-32301 主要部件和模块的功能
发布时间:2019/12/28 19:30:09 访问次数:1504

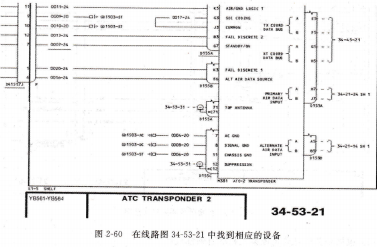

BKAE2-A143-32301从手册目录进入,在线路34-53-21中找到需要的信息,如图2-60所示。

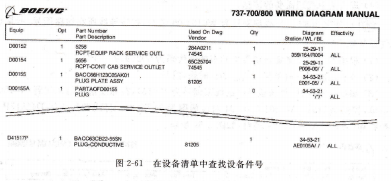

根据电气设备号D41517P和D00155A在设备清单查找,找到其件号分别是BACC63CB22-55SN和PARTAOFDoo155,如图2-61所示。
系统简图手册(ssM),手册结构,手册按照ATA 2200进行编排,手册分为:临时修改、前言、章节。
前言包括:标题、飞机有效性、更改、有效页清单、章节有效性、更改记录、临时更改记录、服务通告清单、客户更改、字母索引表、手册介绍。
章节包括00章节GENERAL、21~80章。21~80章结构又分为效页清单、目录、字母索引表和图四部分.
手册内容,00章节GENERAL分为有效页清单、日录、字母索引表和内容,内容包括手册各种符号(包括机械和电子电气符号)、名称、站位、飞机面板、地面勤务面板位置等内容。21~80章为飞机各系统图,系统图分为三级:级别一方框图,级别二简化简图,级别三简图。

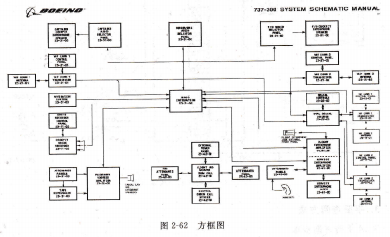

方框图 提供系统或部分系统的描述,显示其主要部件和模块的功能及连接关系(见图2-62)。
