VJ0805A100JXACW1BC故障隔离手册(FIM),故障隔离手册(FIM)用于维护人员排除故障。

手册结构,FIM手册按照ATA 100进行编排,手册分为:临时修改、前言、章节。

前言包括:标题、飞机有效性、更改、有效页清单、章节有效性、修订记录、临时修订记录、服务通告清单、客户更改、字母索引表、手册介绍、观察故障字母顺序清单、观察故障系统顺序清单、客舱故障清单、客舱故障位置图、客舱故障代码索引表。

章节结构分为:有效页清单、如何使用FIM手册、故障代码索引表、维护信息索引表、故障隔离程序。

故障类型,观察故障,观察故障是指机组或维护人员观察到的故障现象,如:襟翼手柄操纵困难、3号轮胎磨损。观察故障分为以下4类:

显示在仪表板上的故障,包括:故障灯亮;出现故障、警告旗;警告信息;指示值偏离正常值。

机组在驾驶舱或绕机巡视时发现的故障。

勤务人员发现的故障。

维护人员观察到的故障。

客舱故障,客舱故障是指客舱系统或设各产生的故障。例如:厨房电炉不加热。

维护信息,维护信息是指在做系统或部件自测试时得到的故障指示信息,包括:指示灯;代码;带数字或不带数字的词组。

大多的电子设各舱或设各架上的机载设备都是在部件的前面板做BITE测试,部分BITE测试在驾驶舱进行。

清单FIM手册查询主要是通过各种清单进行。其中观察故障清单、客舱故障清单、客舱故障代码索引表位于FIM手册前言,故障代码索引表、维护信息索引表位于各章节前言。

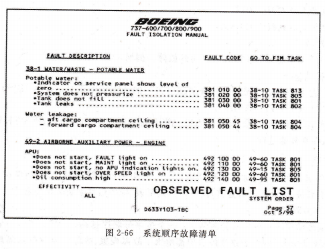

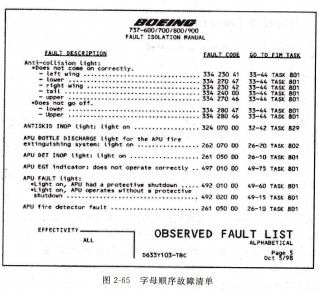

观察故障清单,观察故障清单按排列方式分为两个:一个按字母顺序排列(见图2-65),一个按系统顺序排列(见图2-66)。两个观察故障清单都给出了故障现象、故障代码和故障隔离程序。观察故障清单只适用于通过故障现象查询故障隔离程序;通过故障代码查询故障隔离程序见故障代码索引表。

如图2-65所示,在字母顺序故障清单中,按对故障现象描述的起始关键字排序,由于不同的用户描述一个故障起始关键字不同,这就导致在清单的不同位置出现同一个故障,它们对应的故障代码和故障隔离程序相同。例如:下列是同一个故障的不同描述,它们起始关键字不同,所在位置不同,但查到的故障隔离程序相同。
