ML60903GA螺旋式熔断器 螺旋式熔断器结构如图3―28所示,它由熔断管及支持件(瓷制底座、带螺纹的瓷帽、瓷套)组成。熔断管内装有熔丝并装满石英砂,同时还有熔体熔断的指示信号装置,熔体熔断后,带色标的指示头弹出,便于发现并进行更换。

目前全国统――设计的螺旋式熔断器有Rl6、RL7、RLS2等系列。

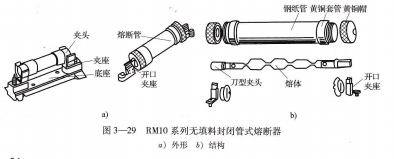

3,无填料封闭管式熔断器 无填料封闭管式熔断器的外形与结构如图3―29所示,主要由熔断管、熔体、夹头及夹座等部分组成。无填料封闭管式熔断器为RM10系列。

快速熔断器 快速熔断器是有填料封闭式熔断器,它具有发热时问常数小,熔断时间短,动作迅速等特点。常用的有RLS、RSO、RS3等系列。RLS系列主要用于小容量硅元件及其成套装置的短路保护。RS0系列主要用于大容量晶问管元件的短路保护和某些不允许过电流电路的保护。

电路中的熔断器,熔体的额定电流可根据以下几种情况选择:

对电炉、照明等阻性负载电路的短路保护,熔体的额定电流应大于或等于负载额定电流;对一台电动机负载的短路保护,熔体的额定电流JRN应等于1.5~2.5倍电动机额定电流iN;对多台电动机的短路保护,熔体的额定电流应满足:JRn=(⒈5~2.5)JNmax+Σ∫x。

接触器是一种自动的电磁式开关,它通过电磁力作用下的吸合和反力弹簧作用下的释放,使触头闭合和分断,完成电路的接通和断开。

交流接触器 如图3-30所示为交流接触器的外形、结构及符号。接触器的主要结构由电磁系统、触头系统、灭弧室及其他部分组成。常用的交流接触器有CJ0系列、CJ10系列、CJ12系列等。交流电磁铁的铁芯端面上嵌有短路环,用以消除电磁系统的振动和噪声。交流接触器采用的灭弧装置为栅片灭弧装置。

交流接触器启动时,由于铁芯气隙大,磁阻大,所以通过线圈的启动电流往往为工作电流的十几倍,衔铁如有卡阻现象将烧坏线圈。交流接触器的线圈电压为85%~105%额定电压时,能可靠地工作。当线圈电压低、电磁吸力不够时,衔铁吸不上.
