SDM857JGASM图中有哪几种基本符号?各符号的含义是什么?

ASM图的条件分支与条件输出有什么区别,条件输出与状态输出有什么区别?

ASM图与程序流程图的根本区别是什么?

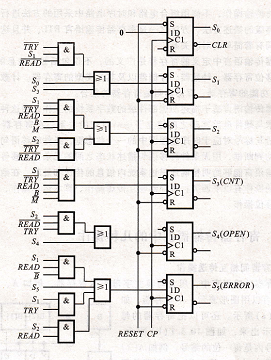

数字锁控制器电路,以及模块内部各子模块之间的信息加工、存储与传输操作,不能用组合电路和时序电路中采用的方法进行描述,必须采用更高级的描述方法,方法之一是寄存器传输语言RTL,并且这个表示法同硬件之间有着简单的对应关系。

寄存器传输语言中定义的寄存器是广义的,不仅包括暂存信息的寄存器,而且包括移位寄存器、计数器、存储器以及其他类型的寄存器。计数器是具有

递增/递减功能的寄存器,存储器则是寄存器的集合。

寄存器传输语言适于描述功能部件级的数字系统的工作,用这种语言使系统技术要求与硬件电路实现之间建立了一一对应的关系。在寄存器传输语言中,一个语句标号对应于时序流程图中的一个状态框,条件转移语句对应时序流程图中的判断框,用无条件转移语句描述状态之间的无条件转移等。因此用寄存器传输语言能够简明精确地描述系统内信息的传送和处理,在数字系统中最常用到的操作有以下四类:寄存器相互传送操作、算术运算操作、逻辑运算操作以及移位操作。

寄存器传输语言中的几种操作,寄存器间相互传送操作,在寄存器传输语言中,用大写英文字母表示寄存器,例如A、B、R1和IR等,也可以用图形表示一个寄存器,如图10.3,1(a)所示。还可以把寄存器的每一位都表示出来,如图10.3.1(b)所示,其中方括号内是每一位的编号,例如A[2]表示寄存器A的右起第三位。寄存器数据传送时的最基本操作称为微操作,每个基本语句通常称为一次微操作。       (a)       (b)

-无条件传送语句          图10.3.1 寄存器传输操作

语句为:A・←-B          (a)A←:简化逻辑图(b)A←B的逻辑图

箭头表示传送方向,B称为源寄存器,A称为目的寄存器,在图10,3.1(b)中,A、B是两个3位寄存器,当A寄存器加人时钟脉冲CP时,B寄存器中各触发器的内容对应传给A寄存器的各个触发器中,其含义是:

A[2]―B[2];  A[1](-B[1];  A[0]―B[0];传送操作是个复制过程,不改变源寄存器的内容,通常不是伴随着每个时钟脉冲都发生这种传输,而是在一定条件下发生。条件传送语句.
