T90N1D42-24应用74HC151实现如下逻辑函数:
L=ABC+ABC+ABC
L=(AOB)0C
应用已介绍过的中规模组合逻辑电路设计一个数据传输电路 ,其功能是在4位通道选择信号的控制下 ,能将16个输人数据中的任何一个传送到16个输出端中相对应的一个输出端 ,其示意图如图题4.4,22所示 。
试用三个3输人端与门和一个或门实现“A>B”的比较电路,A和B均为2位二位二进制数．
试用五个2输人端或门和一个与门实现语句“Ａ>B”,A和B均为2位二进制数。
试设计一个8位相同数值比较器,当两数相等时,输出工=1,否则L=0。
试用数值比较器74HC85设计一个8421BCD码有效性测试电路,当输人为8421BCD码时,输出为1,否则为0。
试用数值比较器74HC85和必要的逻辑门设计一个余3码有效性测试电路,当输人为余3码时,输出为1,否则为0。
试用反相器和与或非门设计1位二进制全加器。
试用8选1数据选择器74HC151,实现1位二进制全加器。
仿照半加器和全加器的设计方法,试设计一半减器和一全减器,所用的门电路由自己选定。

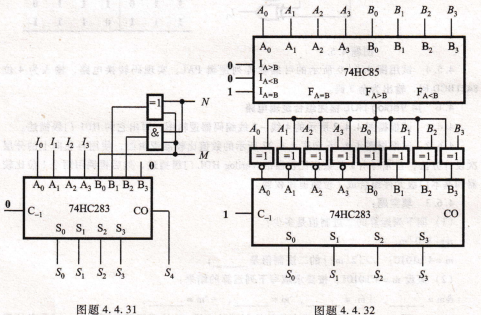

由4位数加法器74HC283构成的逻辑电路如图题4.4.31所示,Ｍ和Ｎ为控制端,试分析该电路的功能。
T90N1D42-24应用74HC151实现如下逻辑函数:
L=ABC+ABC+ABC
L=(AOB)0C
应用已介绍过的中规模组合逻辑电路设计一个数据传输电路 ,其功能是在4位通道选择信号的控制下 ,能将16个输人数据中的任何一个传送到16个输出端中相对应的一个输出端 ,其示意图如图题4.4,22所示 。
试用三个3输人端与门和一个或门实现“A>B”的比较电路,A和B均为2位二位二进制数．
试用五个2输人端或门和一个与门实现语句“Ａ>B”,A和B均为2位二进制数。
试设计一个8位相同数值比较器,当两数相等时,输出工=1,否则L=0。
试用数值比较器74HC85设计一个8421BCD码有效性测试电路,当输人为8421BCD码时,输出为1,否则为0。
试用数值比较器74HC85和必要的逻辑门设计一个余3码有效性测试电路,当输人为余3码时,输出为1,否则为0。
试用反相器和与或非门设计1位二进制全加器。
试用8选1数据选择器74HC151,实现1位二进制全加器。
仿照半加器和全加器的设计方法,试设计一半减器和一全减器,所用的门电路由自己选定。
由4位数加法器74HC283构成的逻辑电路如图题4.4.31所示,Ｍ和Ｎ为控制端,试分析该电路的功能。
