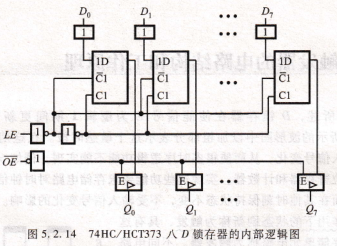

KIA78M05F-RTF/P图5.2.14所示为中规模集成的CMOs八D锁存器74HC/HCT373的内部逻辑电路图,其核心电路是8个如图5,2.11(a)所示的传输门控D锁存器。8个锁存器共用同一对互补的门控信号C和C,这对门控信号又由锁存使能信号LE驱动。当LE为高电平时允许所有D锁存器动作,更新它们的状态;低电平时则保持8位数据不变。8个D锁存器输出端都带有三态门,当输出三态门使能信号0E为低电平时,三态门有效,输出锁存的信号;当0E为高电平时,输出处于高阻状态。这种三态输出电路,一方面使锁存器与输出负载得到有效隔离,更重要的是使74HC/HCT373可以方便地应用于微处理机或计算机的总线传输电路。
根据LE和0E的不同电平,74 HC/HCT373可分为三种工作模式:①使能和读锁存器(传送模式);②锁存和读锁存器;③锁存和禁止输出。表5.2.4所示为其功能表。
注:Dn和qn的下标表示第n位锁存器。L*和H*表示门控电平IE由高变低之前瞬间Dn的电平。
两个或非门构成的基本sR锁存器和逻辑门控sR锁存器在电路结构、数据锁存动作上有什么区别?为什么它们在工作中均须遵循sr=0的约束条件.
逻辑门控和传输门控D锁存器在工作原理上有何不同?
锁存器的使能输人信号E对输人数据D在定时上有什么要求?输出q的变化与信号E有什么样的定时特性?
①第5章和第6章所引用的典型集成电路资料均根据PhllllJs Semiconductors公司网站
(www.semiconductors philips.com)上所提供的Data shect,谨此致谢
KIA78M05F-RTF/P图5.2.14所示为中规模集成的CMOs八D锁存器74HC/HCT373的内部逻辑电路图,其核心电路是8个如图5,2.11(a)所示的传输门控D锁存器。8个锁存器共用同一对互补的门控信号C和C,这对门控信号又由锁存使能信号LE驱动。当LE为高电平时允许所有D锁存器动作,更新它们的状态;低电平时则保持8位数据不变。8个D锁存器输出端都带有三态门,当输出三态门使能信号0E为低电平时,三态门有效,输出锁存的信号;当0E为高电平时,输出处于高阻状态。这种三态输出电路,一方面使锁存器与输出负载得到有效隔离,更重要的是使74HC/HCT373可以方便地应用于微处理机或计算机的总线传输电路。
根据LE和0E的不同电平,74 HC/HCT373可分为三种工作模式:①使能和读锁存器(传送模式);②锁存和读锁存器;③锁存和禁止输出。表5.2.4所示为其功能表。
注:Dn和qn的下标表示第n位锁存器。L*和H*表示门控电平IE由高变低之前瞬间Dn的电平。
两个或非门构成的基本sR锁存器和逻辑门控sR锁存器在电路结构、数据锁存动作上有什么区别?为什么它们在工作中均须遵循sr=0的约束条件.
逻辑门控和传输门控D锁存器在工作原理上有何不同?
锁存器的使能输人信号E对输人数据D在定时上有什么要求?输出q的变化与信号E有什么样的定时特性?
①第5章和第6章所引用的典型集成电路资料均根据PhllllJs Semiconductors公司网站
(www.semiconductors philips.com)上所提供的Data shect,谨此致谢
