双绕组接触器的基本结构

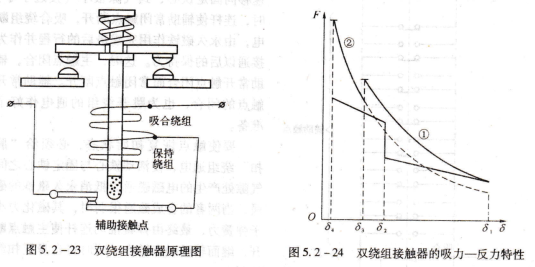

从单绕组接触器的分析和它的吸力反力特性可知,当铁心吸合后电磁吸力远远大于弹簧反力。实际上,铁心保持在吸合位置所需要的线圈磁势(对应线圈电压)并不需要那么大。线圈磁势大,必然使线圈和整个电磁铁的尺寸和重量增大,这是不利的,双绕组接触器则能克服这个缺点c双绕组接触器与单绕组接触器的触点系统和磁路系统都基本相同,只是其电磁线圈由一个绕组变为两个绕组。即吸合绕组和保持绕组,如图5.2-23所示。吸合绕组的导线粗、匝数少,而保持绕组导线细、匝数多,弘|此,吸合绕组电阻小,保持绕组电阻大。

同时,双绕组接触器有一对辅助常闭触点,安装在接触器壳体的底部‘触点的断开是由拉舞下端塑压的绝缘头推动的。在铁心吸合过程中,当触点已接触,铁心运动到距台座0.6~0.7mm时,拉杆下端的绝缘头便将辅助触点断开,从而使保持绕组和吸合绕组串联接入电路。

双绕组接触器的工作情况

当线圈接上电源时,由于保持绕组被辅助触点短接,电源电压只加在吸合绕组上.因为吸合绕组导线粗电阻小,电流就比较大,虽然匝数少,但产生的磁势仍然较大而能将铁心吸动,其吸力特性如图5.2-24的曲线①所示。在铁心由εI运动到ε2位置时,触点闭合,当铁心进一步运动到ε3位置时,拉杆下的绝缘头便将辅助触点顶开,从而使保持绕组投入工作.由于保持绕组与吸合绕组串联工作,线圈的电阻增大很多,线圈电流大大减小,但由于保持绕组匝数多,产生的磁势仍然较大,电磁吸力仍然高于返回弹簧和缓冲弹簧产生的反力,所以铁心继续运动直至完全吸合。在保持绕组接人瞬间,电磁吸力由曲线①突然下降,以后按吸合绕组和保持绕组共同产生的电磁吸力曲线②上升。由图可见,双绕组接触器在接通的全过程中也是保持电磁吸力总是大于弹簧反力的。
