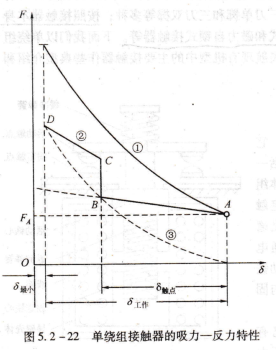

HM5264165FTT-75图5.2-22示出了直流接触器的吸力一反力特性及其配合情况,横坐标为气隙δ,纵坐标为电磁吸力或弹簧反力F。图中曲线①为活动铁心所受电磁吸力特性,电磁力与气隙的关系是非线性的,随着气隙的减小,电磁力迅速增大。曲线②(折线ABCD)为总的反力特性,它是由返回弹簧和缓冲弹簧的反力合成的。弹簧反力与它的压缩距离成正比,即随气隙减小弹簧反力按线性规律增大。当活动铁心处于打开位置时,返回弹簧对铁心已有压力FA,使铁心可靠地保持在打开位置。当铁心向下移动在触点尚未闭合之前,只有返回弹簧受到压缩,因此其反力特性将沿着表示返回弹簧弹力特性的斜线A召上升。当铁心移动到使活动触点与固定触点接触时,缓冲弹簧受到压缩,由于缓冲弹簧在装配时已经处于一定的预压缩状态而对活动接触片有一定的预压力F:c,所以此时反力特性有一个跳跃,即由召点跃升到C缓冲弹簧,活动触点,固定触点,活动铁心,返回弹簧,线圈

固定铁心,导磁壳体的交流接触器,∶其电磁线圈仍然由直流供电);按照触点的类型不同,如同开关一样,可有单刀单掷、单刀双掷、双刀单掷、双刀双掷、三刀单掷和三刀双掷等多种;按照接触器本身点。此后,返回弹簧和缓冲弹簧同时受到压缩,合成的反力特性将沿着斜线CD上升,显然,CD的斜率要比AB大。所以,总的反力特性为ABCD折线构成。

图中δ工作为活动铁心可移动的距离,ε最小为接触器接通状态时的剩余磁间隙,ε触点为触点断开时活动触点与固定触点之间的触点间隙。显然,活动铁心与固定铁心之间的工作间隙与触点间隙之差即为超行程。

接通电压与断开电压,由上分析可知,要使铁心顺利吸合,必须保证在铁心吸合的全过程中吸力处处大于反力,也就是说,接触器线圈必须有足够高的电压以使电磁铁产生足够的电磁吸力。我们将保证接触器顺利接通所需要的最低电压称为接触器的接通电压。当然,高于接通电压更容易使接触器接通。

同理,当电磁线圈两端的电压慢慢降低而使接触器断开时,必须保证在铁心返回的全过程中吸力处处小于反力(虚线③),因而要求线圈两端的电压要足够低。保证接触器能够可靠断开时接触器线圈上的最高电压称为接触器的断开电压。当然,比断开电压更低或完全断电时,接触器更容易断开。
