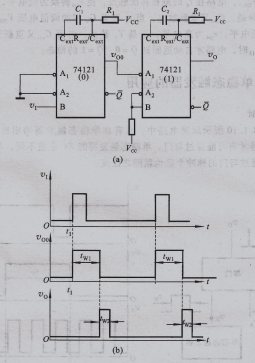

T9932-0007单稳态触发器的另一用途是实现脉冲的延时。用两片74121组成的脉冲的延时电路和工作波形分别如图8.1.11(a)、(b)所示。从波形图可以看出,v0脉冲的上升沿相对输人信号v1的上升沿延迟了Ew1时间。

噪声消除电路由单稳态触发器组成的噪声消除电路及工作波形分别如图8,1,12(a)、(b)所示。有用的信号一般都有一定的脉冲宽度 ,而噪声多表现为尖脉冲形式。合理地选择R、 C的值 ,使单稳电路的输出脉宽大于噪声宽度小于信号的脉宽 ,即可消除噪声。

TL431的内部调整管实际上是和接在1r。ut端上的负载并联的,称为并联稳压器。

NE555是属于555系列的计时芯片中的一个型号,555系列引脚功能及应用都是相同的。不同型号555系列产品因价格不同,其稳定度、省电、振荡频率也不相同。而555是目前应用很广且相当普遍的计时芯片,工作时外部只需少数的电阻和电容,便可产生设计电路所需的脉冲信号。目前的生产厂家主要有NXP(恩智浦)、TI(得州仪器)、NEC(日电)、ST(意法半导体)、FAIRCHILD

(仙童)。

NE555的内部电路框图与内部电路如图9-13所示。

NE555的引脚图、封装及应用如图9-14所示。

555定时器逻辑功能表如表9-3所示。

555定时器典型应用有单稳态电路、双稳态电路、无稳态电路三种。单稳态电路只有一个稳定状态,触发翻转后经过一段时问会回到原来的稳定状态.一般作为固定脉冲宽度整形。单稳态电路分为人T启动型单稳、脉冲启动型单稳、压控振荡器。

双稳态电路有两个稳定状态,一个输出端及两个输人端,当输人端的“+”端有触发信号时,输出端立即变为高电平,且一直稳定地输出高电平。
