MAX685EEE已知逻辑函数L=AB+BC+CA.试用真值表、卡诺图和逻辑图(限用非门和与非门)表示。

在Vcrilog中 ,下列标识符是否正确?

system1

在Vcrilog程序中 ,如果没有说明输人变量、输出变量的数据类型 ,试问它们的数据类型是什么?

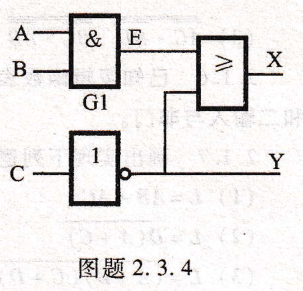

下列Verilog程序,描述了图题2.3.4所示的电路,但程序中每一行有一个语法在Vcrilog中,下列标识符是否正确?

错误,试改正(注意:基本门级元件的调用名可以省略)。

module Ex1(A,B,C,X,Y)

input A,B,C

reg E;

and G1(A,B,E);

NOT(Y,C);

OR(X,E,Y);

endmodule;

根据下面的HDL描述,画出数字电路的逻辑图。

module circuit(A,B,L);

input A,B;

output L;

wire a1,a2,Anot,Bnot;

and G1(a1,A,B);

and G2(a2,Anot,Bnot);

not(AnOt,A);

not(BnOt,B);

or(L,a1,a2);

endIMlodule

第1章介绍了与、或、非三种基本逻辑运算,并引出了逻辑变量与逻辑函数的关系。在那里,逻辑符号是以黑匣子的方式来表示相应的逻辑门,例如与、或、非等基本逻辑门。但是,黑匣法只能建立初步的概念,对于电子设计工作者来说是不够的。为了正确而有效地使用集成逻辑门电路,用户必须对器件的内部电路,特别是对它的外部特性有所了解。因此,本章将揭开黑匣子的奥秘,讨论几种通用的集成逻辑门电路,例如金属一氧化物一半导体互补逻辑门电路(CMOs)、BJT①逻辑门电路(TTL)和射极耦合逻辑门电路(ECL②)等的基本原理及特性。

在分析门电路时,着重它们的逻辑功能和外特性,对其内部电路,只作一般介绍。

BJT系Bipolar Junction Transistor的缩写。

ECL系Emiuer-Coupled Logic的缩写。
