THS4503IDGNG4放电降至%Ⅱ9的时间与vc再从‰n9充电至%m3时间之和。

在t3时刻,电路再一次被触发,与上述分析相同,电路进入暂态,Cext放电,当vc降至G9门的阈值电压%H9时,电容Ccxt又重新开始充电,当Ccxt还没有充到%m3,电路在t4时刻被再次触使v04转换为低电平,Gl0门输出高出转换为低电平,v04为是TNCcxt又重新开始充电,vc上升至%m3时,电路才返回单稳器的.

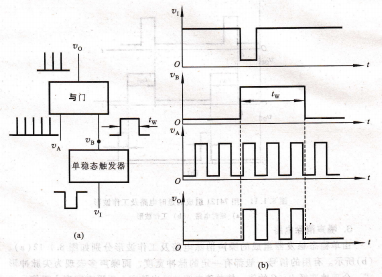

定时,在图8.1.10所示原理电路中,只有在单稳态触发器输出脉冲的Jw时间内,vA信号才有可能通过与门。单稳态触发器的RC取值不同,与门的开启时间不同,通过与门的脉冲个数也就随之改变。

二端可调式输出集成稳压器精度高,输出电压纹波小,一般输出电压1,25~35V或1.25~35V连续可调。其型号有WS117、WS138、LM317、LM138、LM196等型号。下面以LM317为例,LM317的输出电压范围是1.2~37V,负载电流最大为1.5A。使用简单,只需两个外接电阻来设置输出电压。LM317内置有过载保护、安全区保护等多种保护电路。

三端可调分流基准源TL431,TL431是由得州仪器公司(TI)生产的三端可调分流基准源,具有良好的热稳定性能。其输出电压用两个电阻就可以任意地设置

到从t rrcf(⒉5V)到36V范围内的任何值。典型动态阻抗为0.2Ω,可代替齐纳二极管使用。TL431是一种并联稳压集成电路,其性能好、价格低,广泛应用于数字电压表、运放电路、可调压电源、开关电源等。

TL431的框图如图9-11所示。使用时阴极(CATHODE)端通过一个电阻接到电源正或调整管上,阳极(ANODE)端接到电源地,参考(R)端则一般通过分压电阻进行采样。TL431是一个名义电压为2.5V的基准电压。当参考(R)端的电压与基准电压相等时,电路工作稳定,即通过控制内部的调整管(二极管)工作电流的大小来达到稳压的目的。
