BS250画出下列逻辑函数的逻辑图,电路在什么条件下产生竞争冒险,怎样修改电路

能消除竞争冒险。

L(A,B,C)=(A+B)(B+C)

若干典型的组合逻辑集成电路

优先编码器CD4532的输人端I1=I3=I5=1,其余输人端均为0,试确定其输出Y2Y1Y0.

试用与非门设计 4输入的优先编码器,要求输入,输出及工作状态标志均为高电平有效.列出真值表,画出逻辑图.

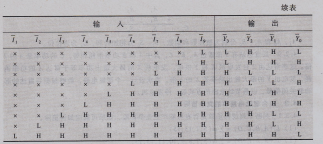

优先编码器74HC147的功能表如表题4.4.3所示.试用74HC147和适当的门构成输入为低有效的I0--I9,输出为8421BCD码,并具有编码输出标志的编码器.

试用74HC147设计键盘编码电路,十个按键分别对应十进制数0~9,编码器的输出为8421BCD码。要求按键9的优先级别最高,并且有工作状态标志,以说明没有按键按下和按键0按下两种情况。

为了使74HC138译码器的第10脚输出为低电平,试标出各输人端应置的逻辑电平。

用译码器74HC138和适当的逻辑门实现函数F=ABC+ABC+ABC+ABC。

试用一片74HC147实现函数L(A,B,C,D)=ABC+ACD

2线-4线译码器74x139的输人为高电平有效,使能输入及吟出均为低电平有效.试用74x139构成4线-16线译码器.

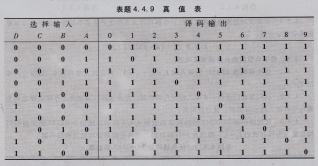

译码器的真值表如表题4.4.9所示,试用74HC147实现该译码器.

应用74HC138和其他逻辑门设计一地址译码器,要求地址范围是00H--3FH.

指出题4.4.10中对应十六进制地址码07H,0EH,13H,2CH,3BH的输入.
