利用光纤测量表面粗糙度与光纤测距一样，并且在峰值点附近，光纤传AD1851R感器的输出对表面粗糙度的变化最敏感，微小的粗糙度变化都可在电量输出上反映出来，这正是用光纤传感器测量表面粗糙度所需要的特性。根据这一特性测量表面粗糙度时，首先用标准粗糙度样板对输出曲线进行标定，以获得标定曲线方程。如在标准粗糙度样板中，取其中Ra值最小的样板为基准，调整光纤测头与被测表面的距离使输出电压最大，并将此距离固定。再将其他标准样板依次换上分别测出其输出电压，作出输出与Ra的关系图，由关系图拟合出Ra与输出关系的曲线方程，曲线方程为Ra =a -如+CX2形式，得出这种拟合曲线方程后，就可将被测工件放在仪器上进行测量，只要读出戈值，就可以很方便地从拟合曲线方程中求得该工件表面的粗糙度Ra值。

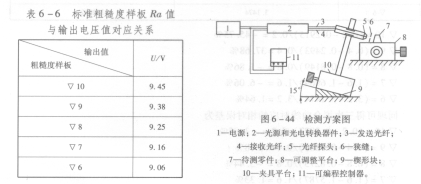

   曲线的标定及数学模型的建立。根据检测要求和检测原理，检测方案如图6 - 44所示。

   根据图6 -44对曲线进行标定。由于使用的光纤测头直径为1.2mm，而被测表面为圆锥面，因此为使光纤测头照射和接收被测表面的光线尽可能逼近理想母线，以保证被测精度，在两光纤测头前分别安装一0. 8mm的狭缝（狭缝太小会严生衍射，影响测量精度）。在测量之前，可采用一种与锥体零件加工工艺相近的外磨粗糙度样板作为标准对曲线进行标定。
