针对锥体零件特点， A29L400TV-70采用一种光纤双测头激光能量法检测锥体零件表面粗糙度。基本测试原理：当一束光以一定角度入射到被测表面时，如果表面是理想光滑的，入射光将沿反射方向全部反射，如果表面是粗糙的，入射光的一部分或全部会产生散射并偏离反射角，因此，空间某个角度的光能变化，可以反映表面粗糙度的特性。就反射方向来说，表面越粗糙，能量也越小，从而可以根据能量的变化来反映表面粗糙度参数的大小。据此，通过光电接收器将被测表面反射和散射的光信号加以接收，就可由测的反射光强的大小来评定表面粗糙度的程度。光纤传感器距离与输出电压关系曲线如图6 -43所示。

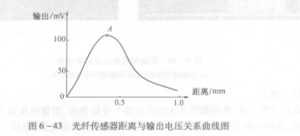

   图6 -43光纤传感器距离与输出电压关系曲线图

   从图6 -43中可以看出，当光纤测头与被测表面完全接触时，输出值最小，这是因为接收光纤束中光接收面积极小；当光纤测头与被测表面距离增大时，反射面积加大，输出也增大；当位移增大到某一值时，接收光纤所能接收的反射面积达到最大值，在曲线上出现一峰值点A。随后由于距离的增大，反射光强变弱，输出也减小，曲线出现下降趋势。另外还可看出，在输出达到峰值以前，位移与输出值近似为线性关系，在曲线的峰值患附近输出对距离的变化不敏感，曲线顶端平缓。
