1．音量调节限制电阻电路分析
    所谓音量调节就是电视机等电子电器中调节声音大小的功能，31067-1070电路中称为音量控制器电路，它能使音量开到最大，也能关到最小（无声状态，俗称关死音量）。深圳市品扬科技有限公司
   使音量控制的范围受到限制，音量不能开到最大，也不能开到最小。这一电路用在一些特殊的音量控制场合，防止由于音量控制不当造成对其他电路工作状态的影响。

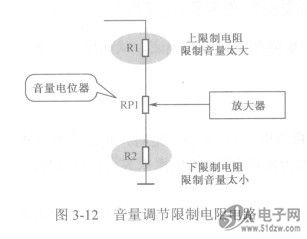

    图3-12音量调节限制电阻电路


    如图3 -12所示是音量调节限制电阻电路。在分析这一电路工作时要明白一点：这一电路的音量限制是相对没有Rl、R2时的情况。
    (1) RP1调到最上端时音量不能达到最大（比没有Rl时的电路），因为电阻Rl上存在一些信号电压降，达到限制最大音量的目的。
    (2) RP1调到最下端时音量不能达到最小（比没有R2时的电路），因为电阻R2上存在一些信号电压降，而这一信号电压降经RP1动片被送到了后面的放大器，所以电路无法将音量关死，达到限制最小音量的目的。
    2．阻尼电阻电路分析
    如图3-13所示是阻尼电阻电路，电路中的Ll和Cl构成LC并联谐振电路，阻尼电阻Rl井联在这一电路上。在LC并联谐振电路中时常会用到这种阻尼电阻电路。


    Ll和Cl并联谐振电路中，谐振信号能量损耗越小，谐振电路的品质因数Q值（一种表征谐振特性的参数）越大。在加入阻尼电阻Rl后，由于电阻是耗能元件，它对振荡信号存在损耗作用，所以加入阻尼电阻Rl后，Q值会减小。Rl阻值愈小，对谐振信号能量损耗越大，Q值越小，反之则越大。
    运用信号能量对阻尼电阻作用进行理解比较容易，电阻具有耗能特性，加入阻尼电阻后，使谐振电路的信号能量损耗增大了，所以降低了Q值。
