1．发光二极管电阻限流保护电路分析
    如图3-10所示是典型的电阻限流保护电路。31067-1010在直流电压+V大小一定时，电路中加入电阻Rl后，流过发光二极管VD1的电流减小，防止因为流过VD1的电流太大而损坏VD1。电阻Rl阻值越大，流过VD1的电流越小。
    电阻Rl与VD1串联起来，流过Rl的电流等于流过VD1的电流，Rl使电路中的电流减小，所以可以起到保护VD1的作用。
    2．三极管基极电流限制电阻电路分析
    如图3-11所示是三极管基极电流限制电阻电路。电路中的VT1是起放大作用的三极管，三极管有一个特性，当它的静态电流（基极电流）在一定范围内变化时，能够改变它的电流放大倍数。在一些放大器中为了调节三极管基板静态电流，将基极偏置电阻设置成可变电阻，即电路中的RP1。

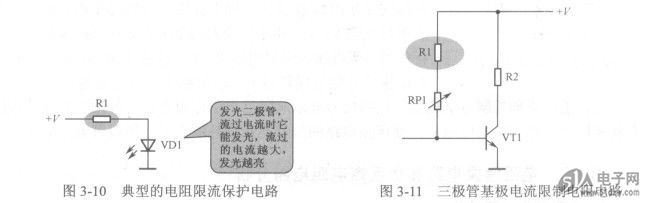

    图3-10典型的电阻限流保护电路    图3-11三极管基极电流限制电阻电路
    如果电路中没有电阻Rl，当RP1的阻值调到最小时，直流工作电压+V直接加到三极管VT1基极，会有很大的电流流过VT1基极而烧坏三极管VT1，所以要加入限制电流太大的电路。
