1．典型电阻分流电路分析
    如图3-8所示是由电阻构成的分流电路。30700-1169电路中的Rl是分流电阻，如果没有电阻Rl，电路中的所有电流都从电阻R2流过，加入Rl后，有一部分电流通过了Rl，所以在总电流
    2．另一种电阻分流电路
    如图3-9所示是另一种电阻分流电路，整机电路中存在大量的各种各样的电阻分流电路。电阻分流电路是采用电阻与另一个元器件相并联，让一部分电流通过电阻，以减小流过另一个元器件的电流，减轾这个元器件的负担。电阻分流电路根据参与并联的元器件不同，有许多种电路，这里讲解三极管VT1集电极和发射极的分流电路。

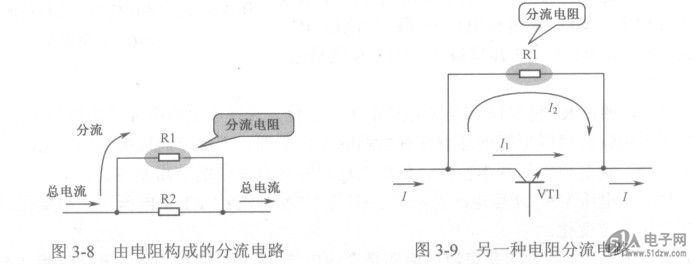

    图3-8  由电阻构成的分流电路    图3-9另一种电阻分流电路


    电路中，Rl是分流电阻，VT1是一只三极管。电阻Rl并联在三极管VT1集电极与发射极之间，这样Rl与VT1集电极与发射极之间的内阻构成并联电路。
    分流电阻Rl加入电路后，电流，中的一部分如流过电阻Rl，这样流过三极管VT1的电流厶有所减小，而输出端的总电流，并没有减小，总电流，为流过三极管VT1和电阻Rl电流之和。
    显然，接入分流电阻Rl后，可以起到保护三极管的作用，这样的电阻Rl称为分流电阻。
又因为分流电阻具有保护另一只元器件的作用，所以又称为分流保护电阻。
    电阻限流保护电路在电子电路中应用广泛，它用来限制电路中的电流，从而保证其他元器件的工作安全。
